Корпус MSI MAG PANO 100L PZ + обзор вентиляторов MPG EZ120 ARGB

Как опытный энтузиаст технологий, потративший бесчисленные часы на сборку ПК, я искренне поддерживаю корпус MAG Pano 100L PZ от MSI и вентиляторы MPG EZ120. Эти компоненты меняют правила игры для всех, кто ищет чистую, организованную и визуально ошеломляющую установку.

---

Материнские платы MSI Project Zero предлагают компактное решение для аккуратной установки ПК, но не многие корпуса совместимы с ними из-за разъемов, расположенных на задней панели. MSI MAG Pano 100L PZ стремится стать идеальным корпусом, полностью использующим преимущества этих плат по прокладке кабелей. Его двухкамерная конструкция позволяет создать очень современную и оптимизированную игровую установку.

В своем последнем обзоре Game Rant рассмотрела корпусные вентиляторы MPG EZ120 ARGB от производителя в новом корпусе Mid-Tower. Придерживаясь минималистского подхода к проводке, эти штабелируемые вентиляторы оснащены точками подключения, позволяющими свести к минимуму количество необходимых кабелей. Эти вентиляторы не только создают мощный поток охлаждающего воздуха, но и создают эффектное зрелище в составе системы MPG EZ120.

Следуя процессу сборки, внимательно проверьте, нет ли каких-либо неожиданных ограничений, связанных с корпусом и компонентами вентилятора.

Упаковка и содержимое

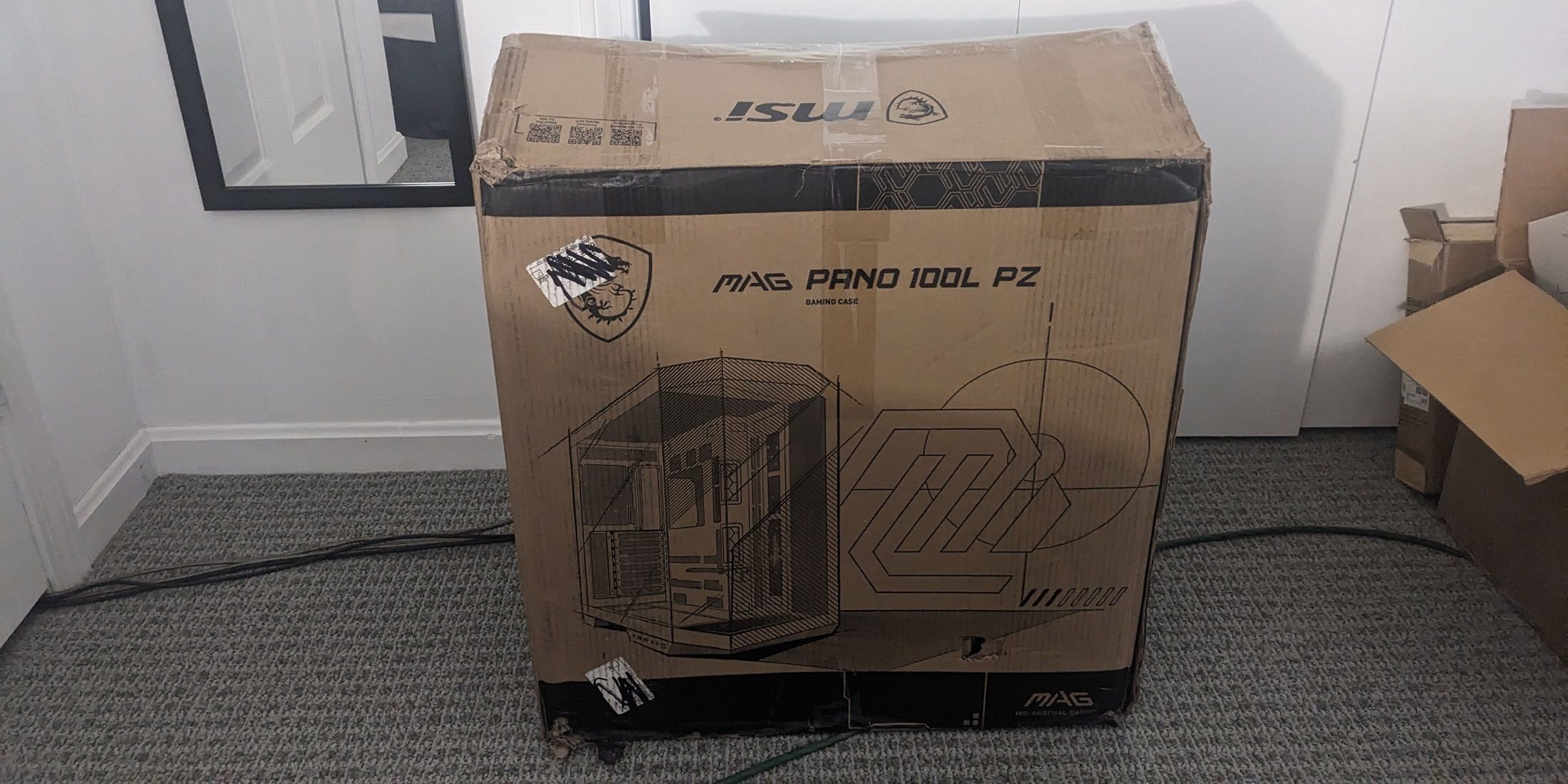

MAG Pano 100L PZ поставляется в большой коричневой коробке с плитами пенополистирола, окружающими корпус внутри.

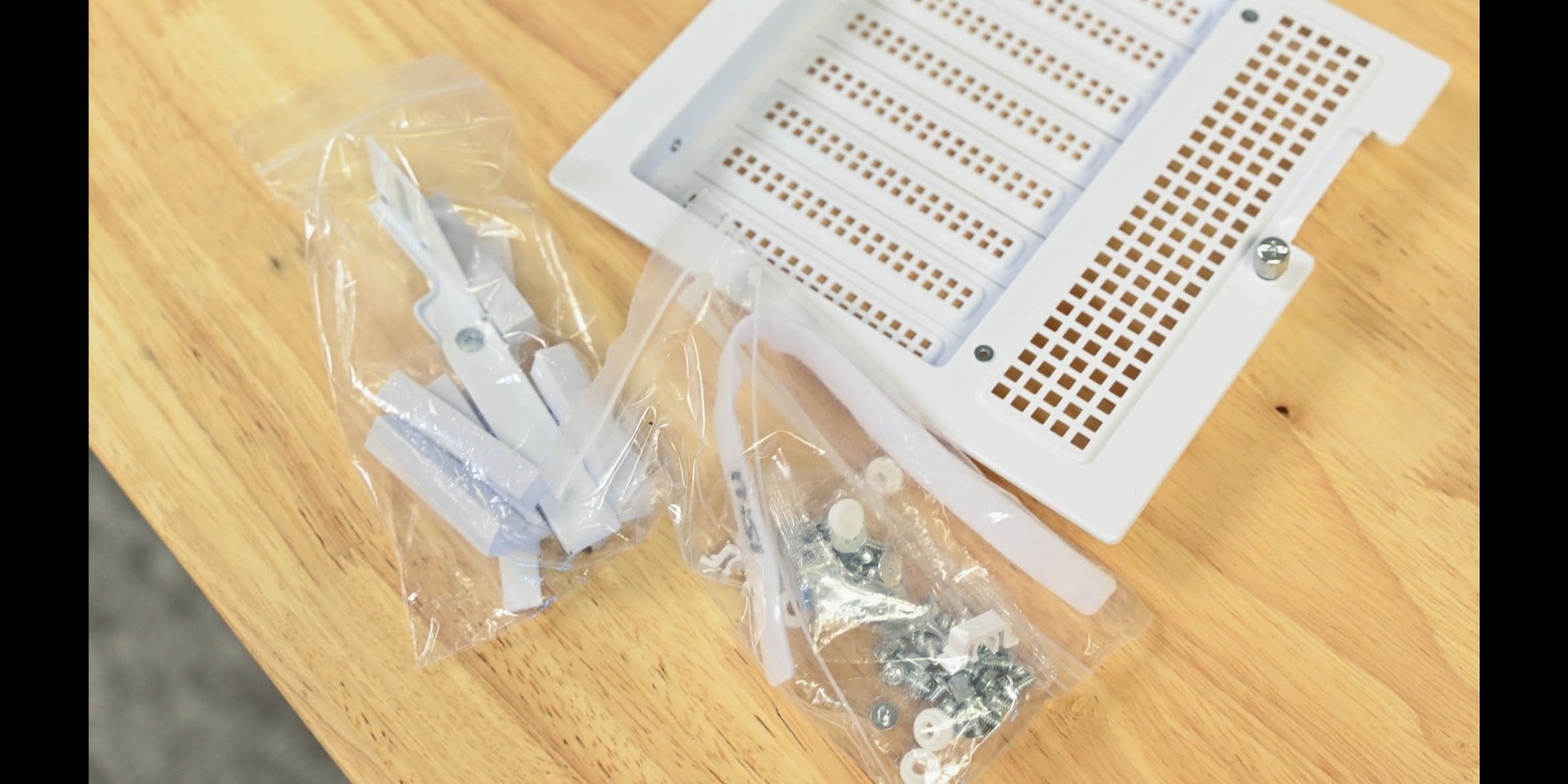

Помимо основного корпуса вы найдете ряд компонентов, таких как винты и крепеж для материнской платы, жесткого диска, твердотельного накопителя и даже дополнительный вертикальный держатель видеокарты. Другие аксессуары включают кабельные стяжки и ремни для организации, а также горизонтальный кронштейн для видеокарты для тех, кто предпочитает его.

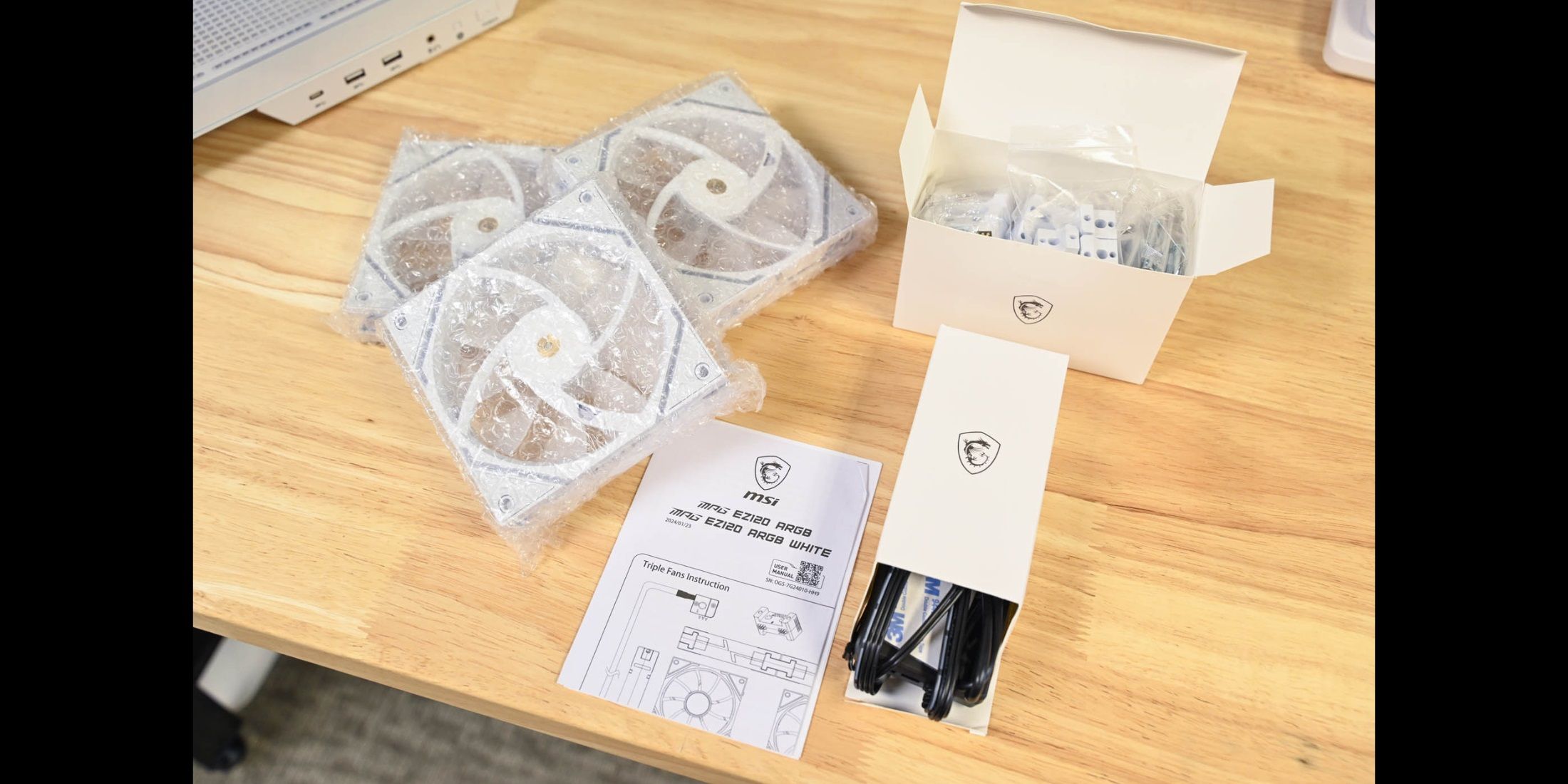

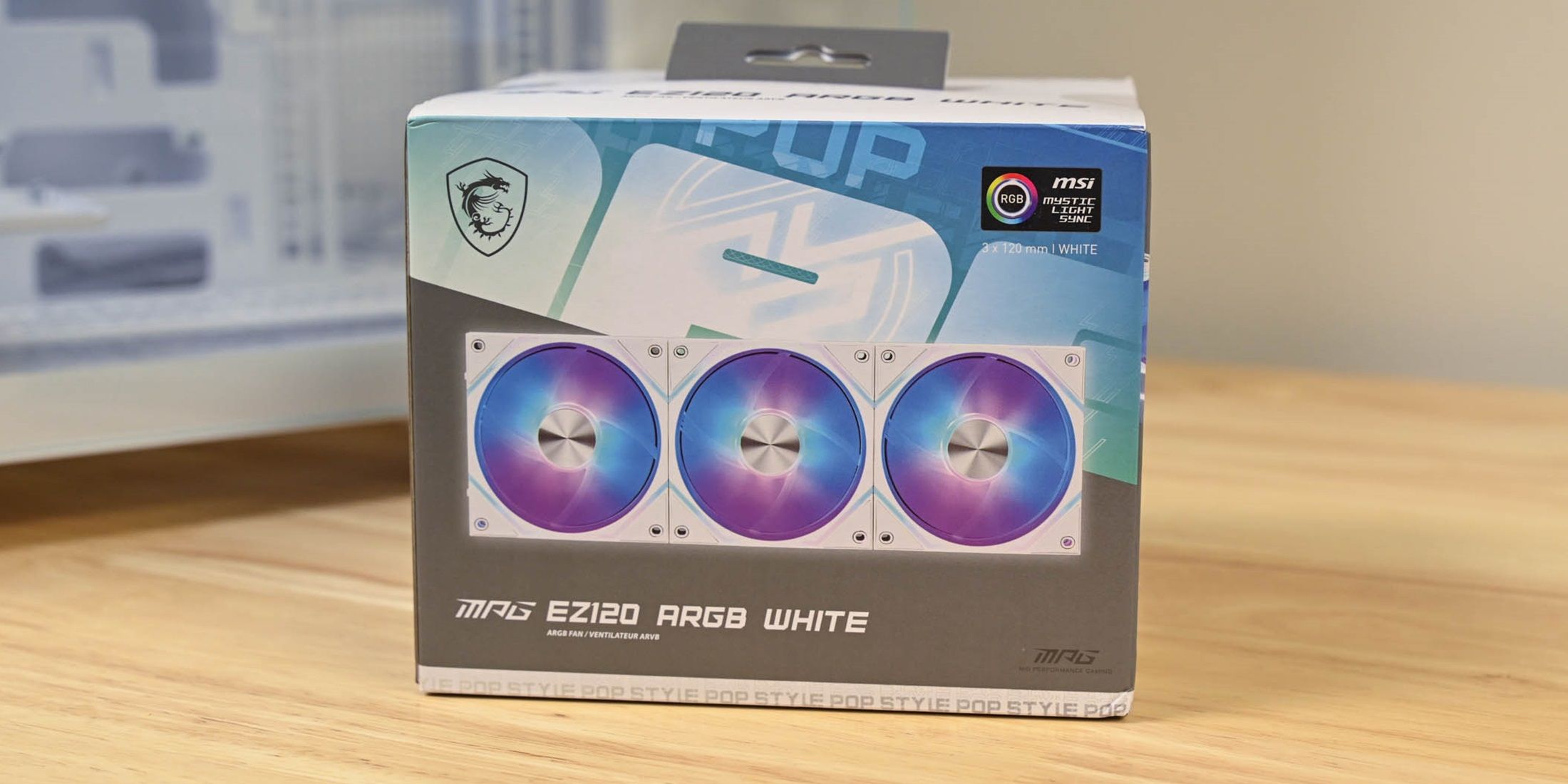

Комплект из трех вентиляторов MPG EZ120 ARGB поставляется в гораздо меньшей светлой коробке.

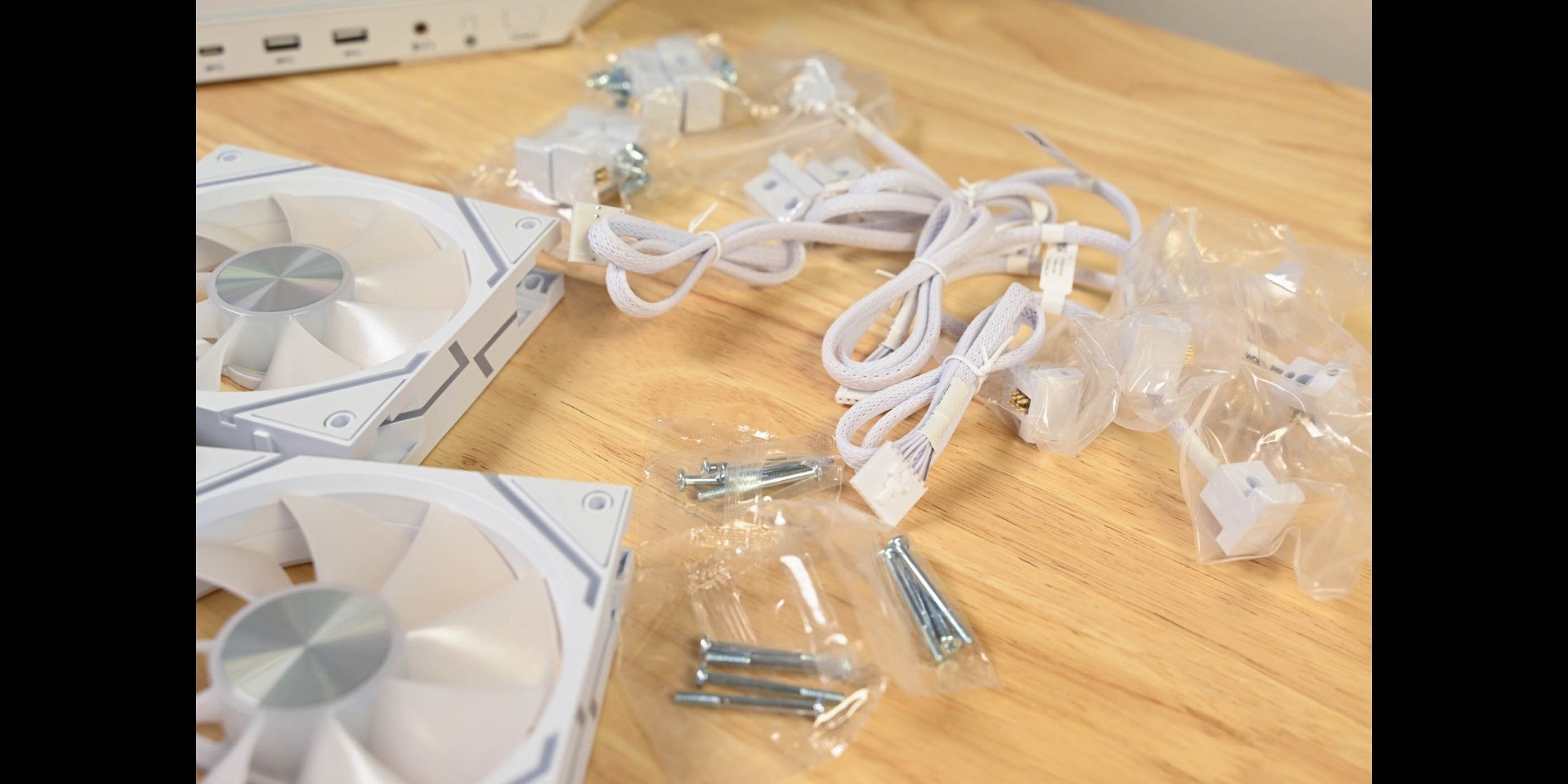

Как геймер, я заметил, что в комплект поставки MPG EZ120 входит множество винтов для разных сценариев установки. В отличие от базовой версии с одним вентилятором, эта включает в себя концентратор для управления питанием, скоростью вращения вентилятора и освещением прямо из коробки. Большинство материнских плат не имеют уникального разъема JAF от MSI для одновременной обработки подключений ARGB и вентилятора, поэтому в комплект поставки входит Y-кабель, чтобы восполнить этот пробел. Для связи между хабом и материнской платой также предусмотрен кабель MicroUSB-JUSB. В белой коробке меньшего размера вы найдете блоки, подключенные к некоторым кабелям концентратора, которые аккуратно вставляются в углы каждого вентилятора. Концентратор, а также большинство деталей и проводка окрашены в белый цвет, соответствующий корпусу, что делает его идеальным дополнением к моей игровой установке.

MAG Pano 100L PZ Дизайн

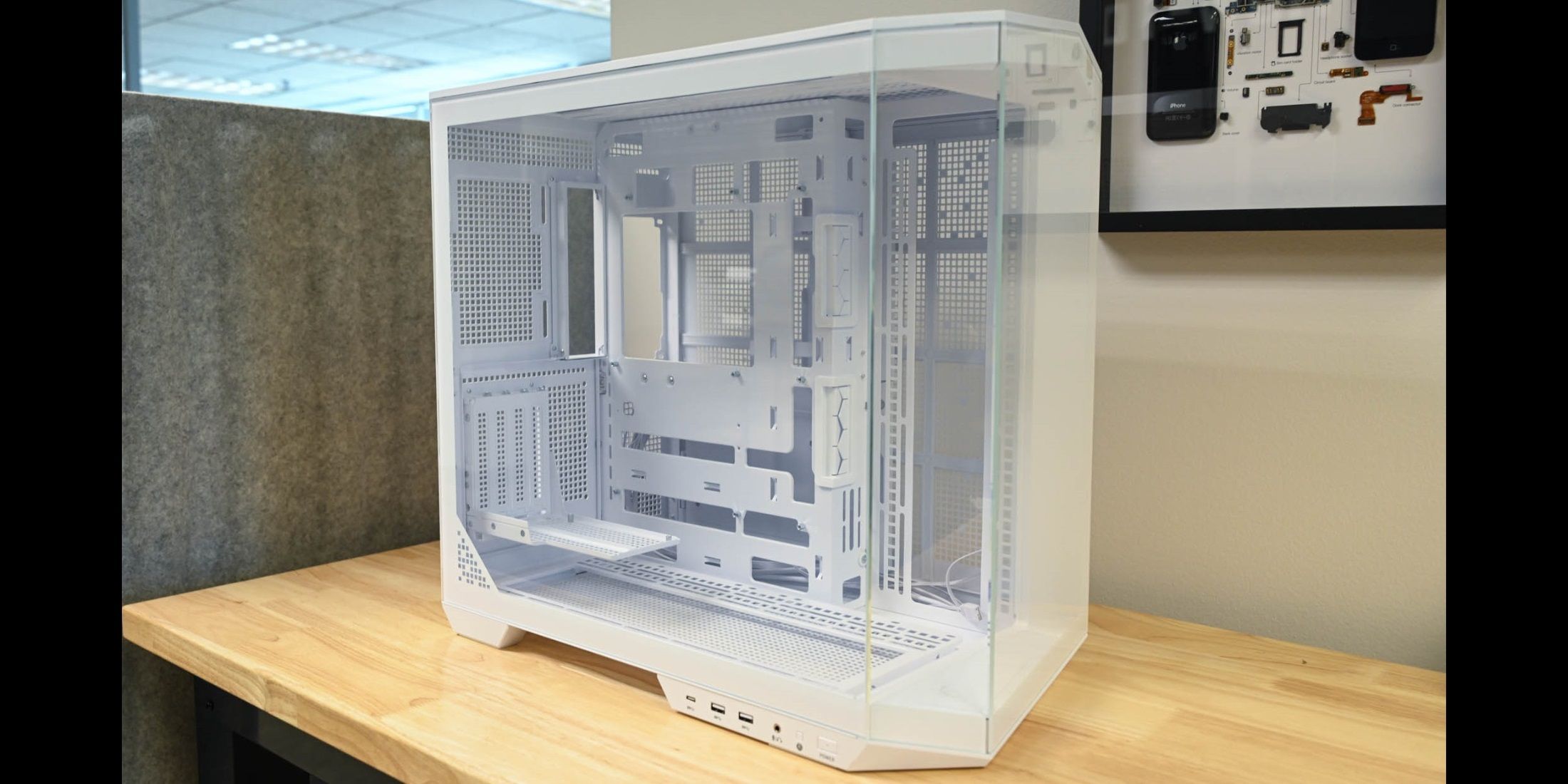

Как энтузиаста, меня особенно привлекает MAG Pano 100LZ PZ от MSI, корпус средней высоты, который выделяется из толпы своей дополнительной шириной. Что отличает его от других, так это потрясающий обзор внутренних компонентов на 270 градусов, функция, редко встречающаяся в других случаях. В отличие от традиционных конструкций, в которых вентиляторы частично загораживают обзор, эта красавица может похвастаться закаленным стеклом, охватывающим переднюю часть, позволяя беспрепятственно заглянуть в самое сердце системы.

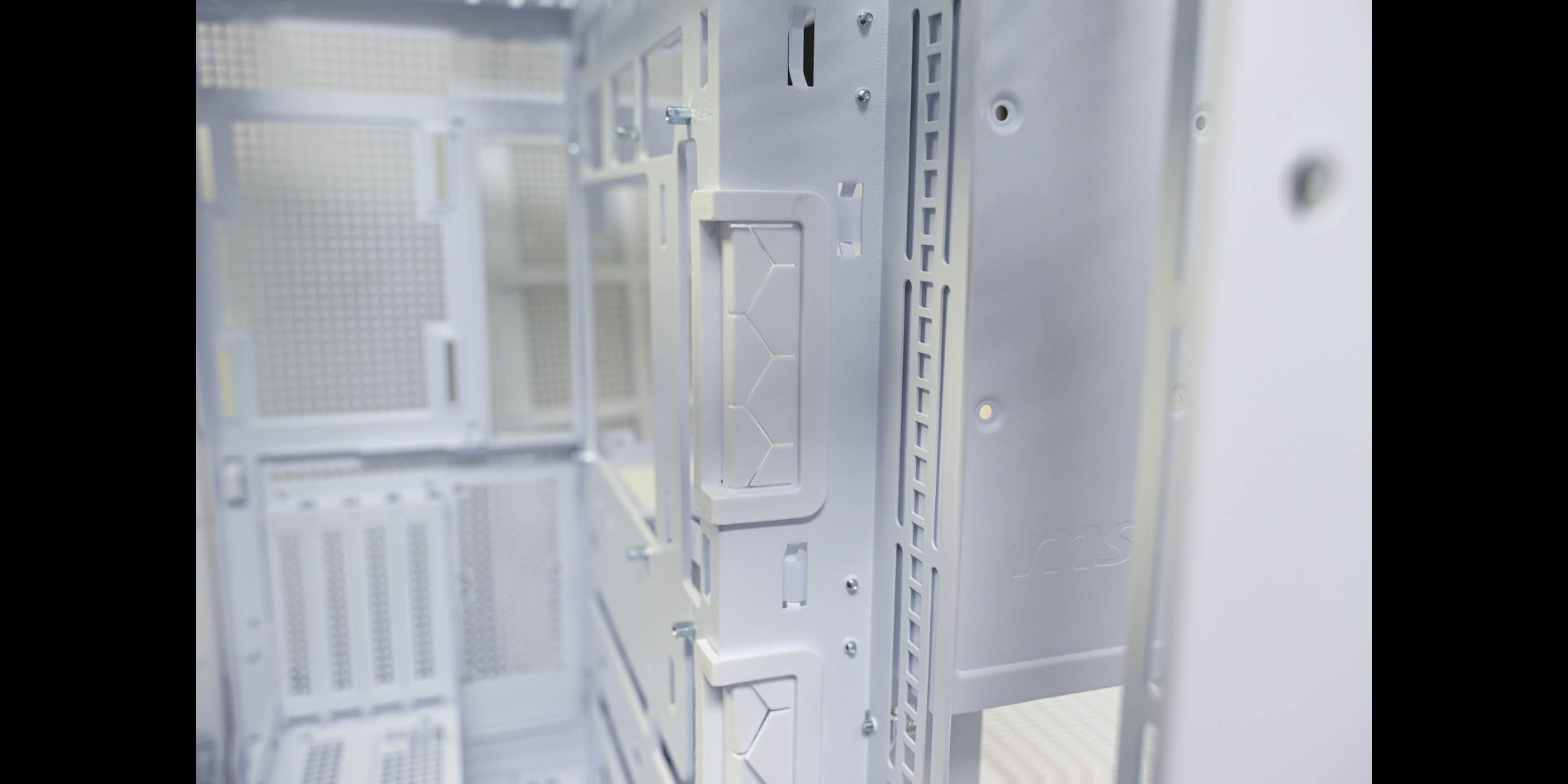

Еще одно ключевое преимущество этого корпуса — просторное пространство за правой боковой панелью. Блоки питания расположены на возвышении в правом верхнем углу, что позволяет аккуратно спрятать кабели. Если сборщик выберет материнскую плату с задним подключением или Project Zero, можно легко добиться более обтекаемого внешнего вида. Две раздвижные дверцы позволяют разместить твердотельные накопители, жесткие диски, вентиляторы/концентраторы RGB или даже закрепить их винтом с накатанной головкой. Для дополнительной гибкости предусмотрено место для установки твердотельных накопителей внизу корпуса или рядом с передней панелью.

Для размещения кабелей, которые должны проходить с левой стороны корпуса, имеется несколько отверстий и большие резиновые втулки для беспрепятственного прохождения.

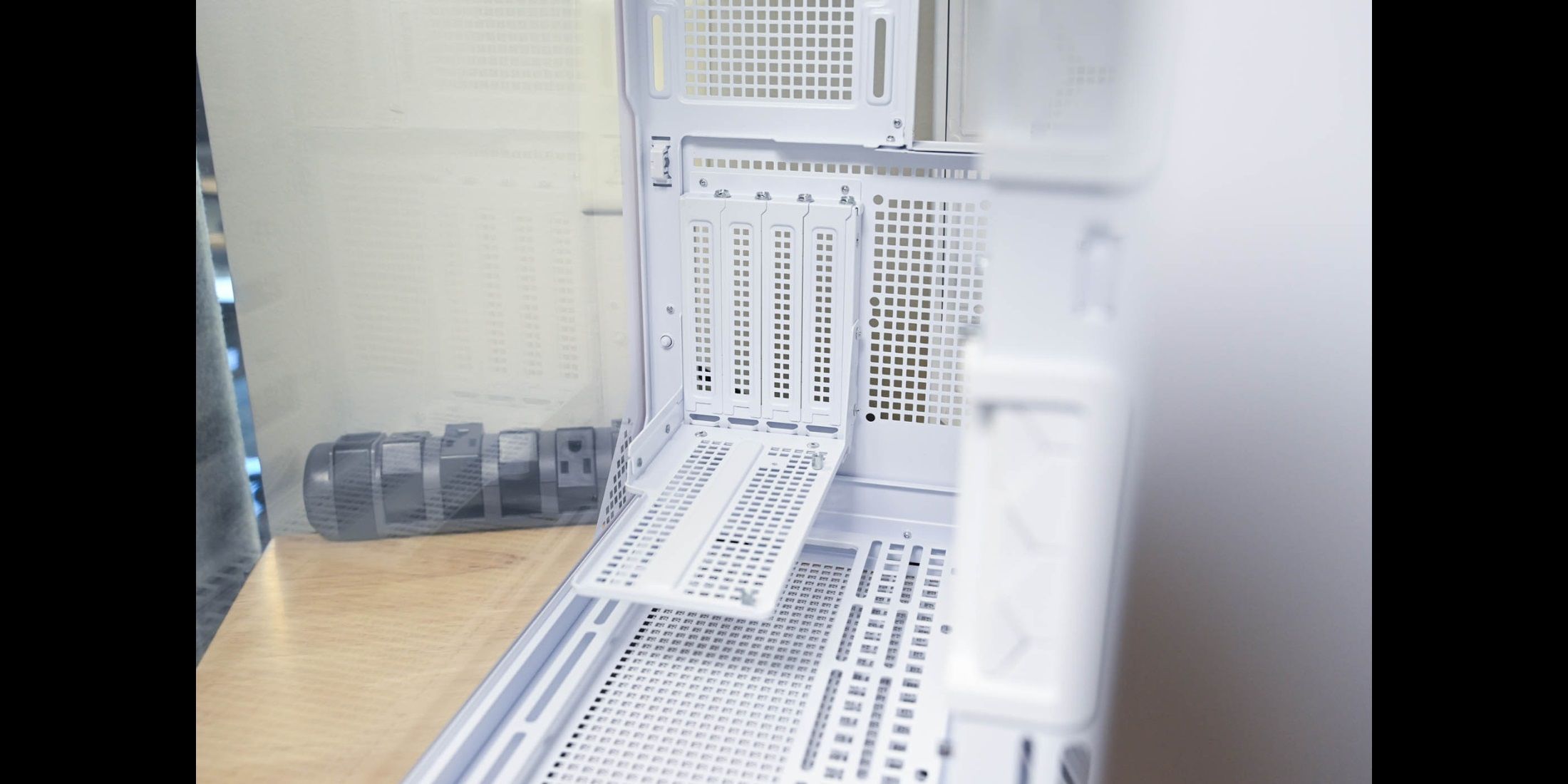

По конструкции MAG Pano 100L PZ оснащен вертикальным креплением графического процессора. Однако пользователям необходимо приобретать переходной кабель PCI-E отдельно. Чтобы предотвратить провисание видеокарты, MSI предлагает компактный держатель графического процессора, который крепится к правой стороне лотка материнской платы. Для тех, кто предпочитает горизонтальную установку видеокарты, доступен дополнительный кронштейн, который можно легко установить в задней части корпуса с помощью дополнительных винтов с накатанной головкой.

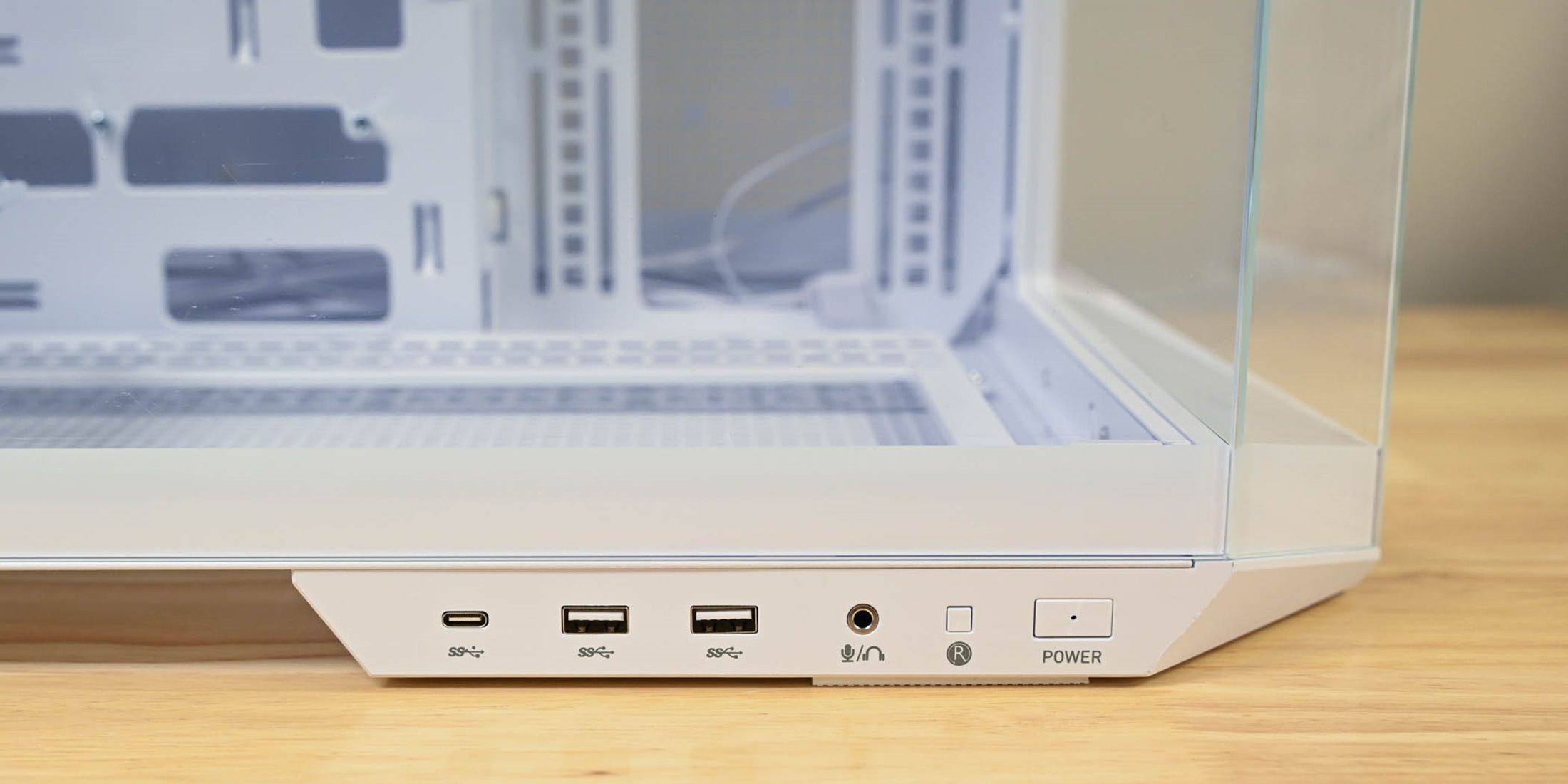

Панель ввода-вывода (I/O) расположена под левой панелью из закаленного стекла, рядом с передней частью корпуса. Он оснащен: одним портом USB 3.2 Type-C, двумя портами USB 3.2 Gen 1, комбинированным разъемом для наушников и микрофона, а также кнопками питания и сброса. Хотя некоторые геймеры могут выбрать панель ввода-вывода сверху, большинство пользователей двухкамерного корпуса позаботятся о том, чтобы было достаточно места для легкого доступа к этим соединениям.

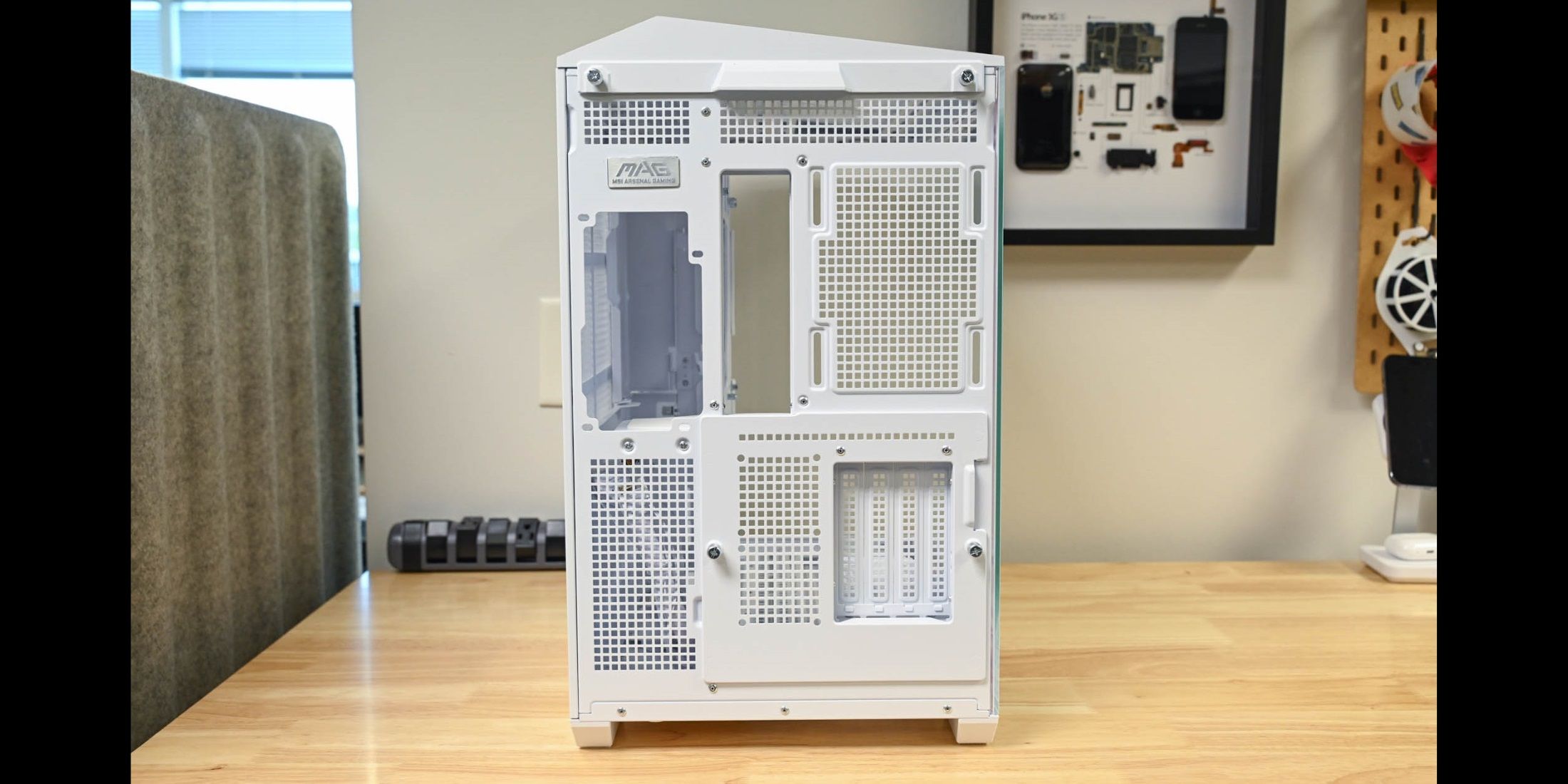

Как заядлый геймер, я был поражен высочайшим мастерством изготовления и тщательным вниманием к деталям MAG Pano 100L PZ. Эта полностью белая красавица действительно заслужила свою классификацию как корпус, где нигде не срезаны углы. Задняя часть этого корпуса представляет собой чудо: она может похвастаться многочисленными вентиляционными отверстиями для эффективного отвода тепла, обеспечивая охлаждение процессоров и графических процессоров под давлением.

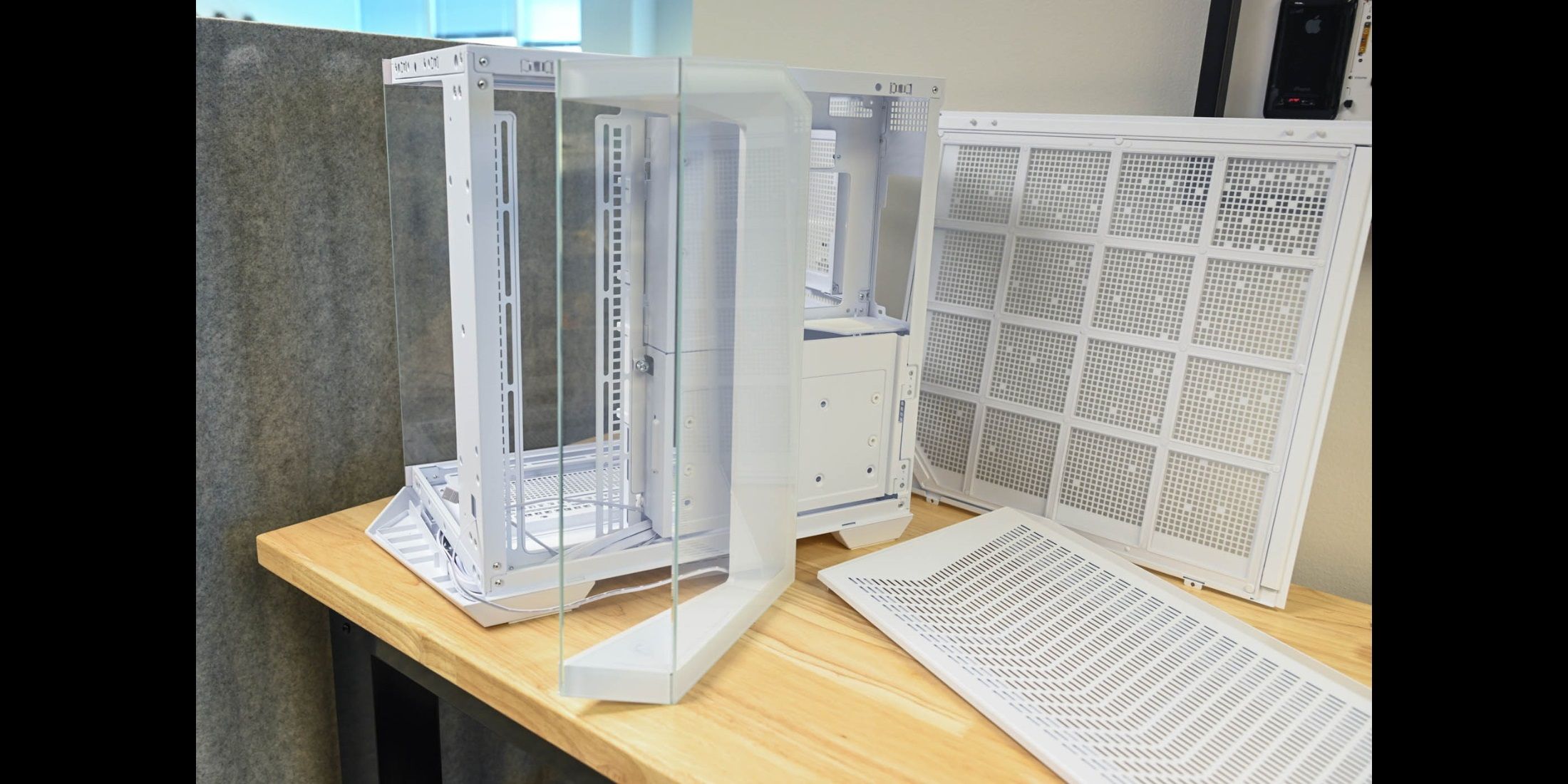

Как опытный сборщик ПК с многолетним опытом работы за плечами, я могу подтвердить, что этот корпус MSI разработан с учетом удобства пользователя. Левая панель из закаленного стекла легко снимается с помощью всего одного винта с накатанной головкой, что упрощает установку компонентов. Правая панель, закрепленная защелкивающимися зажимами, требует минимального усилия для снятия. Верхняя часть корпуса с множеством вентиляционных отверстий снимается без особых усилий, обеспечивая легкий доступ внутрь.

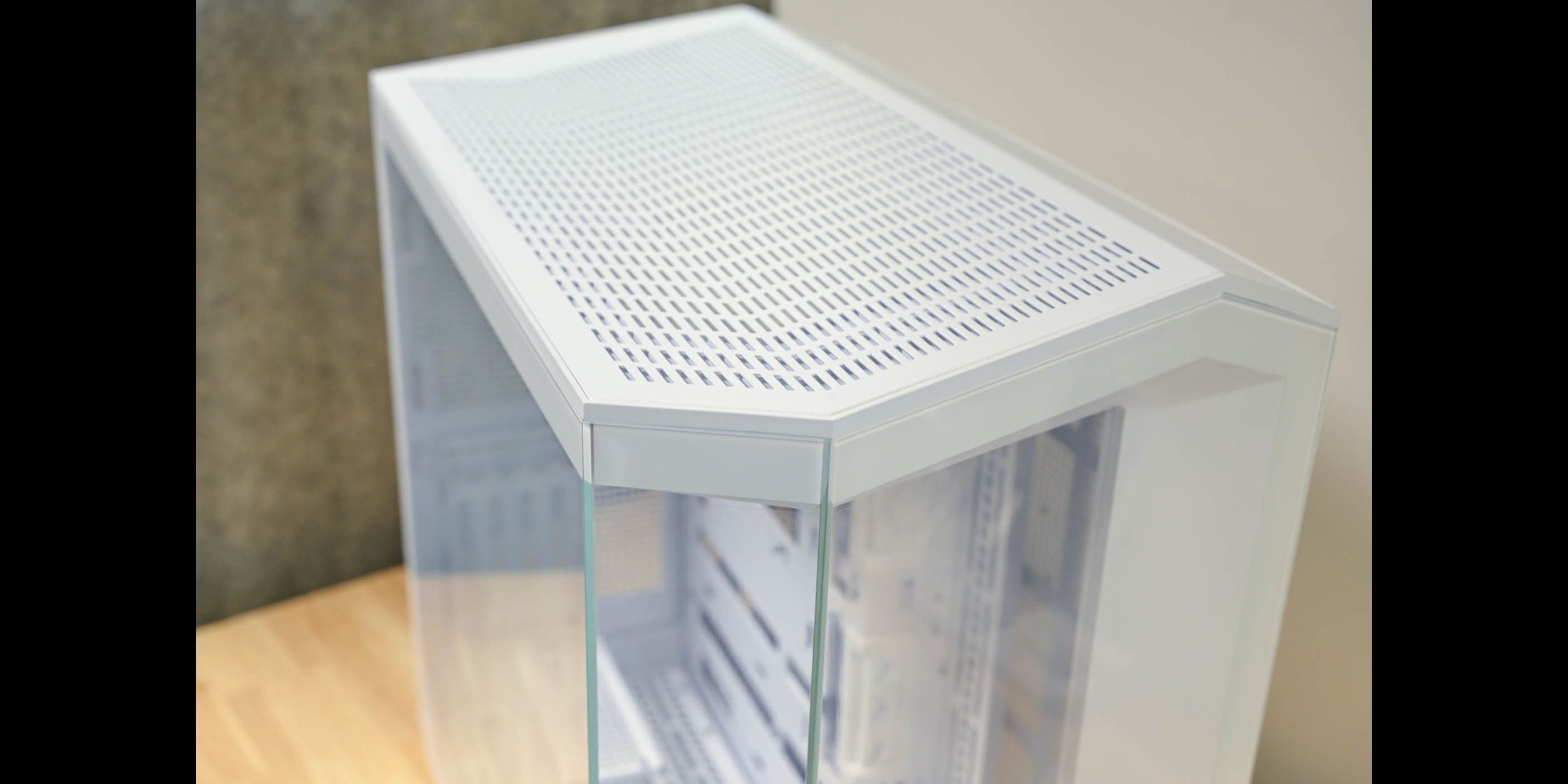

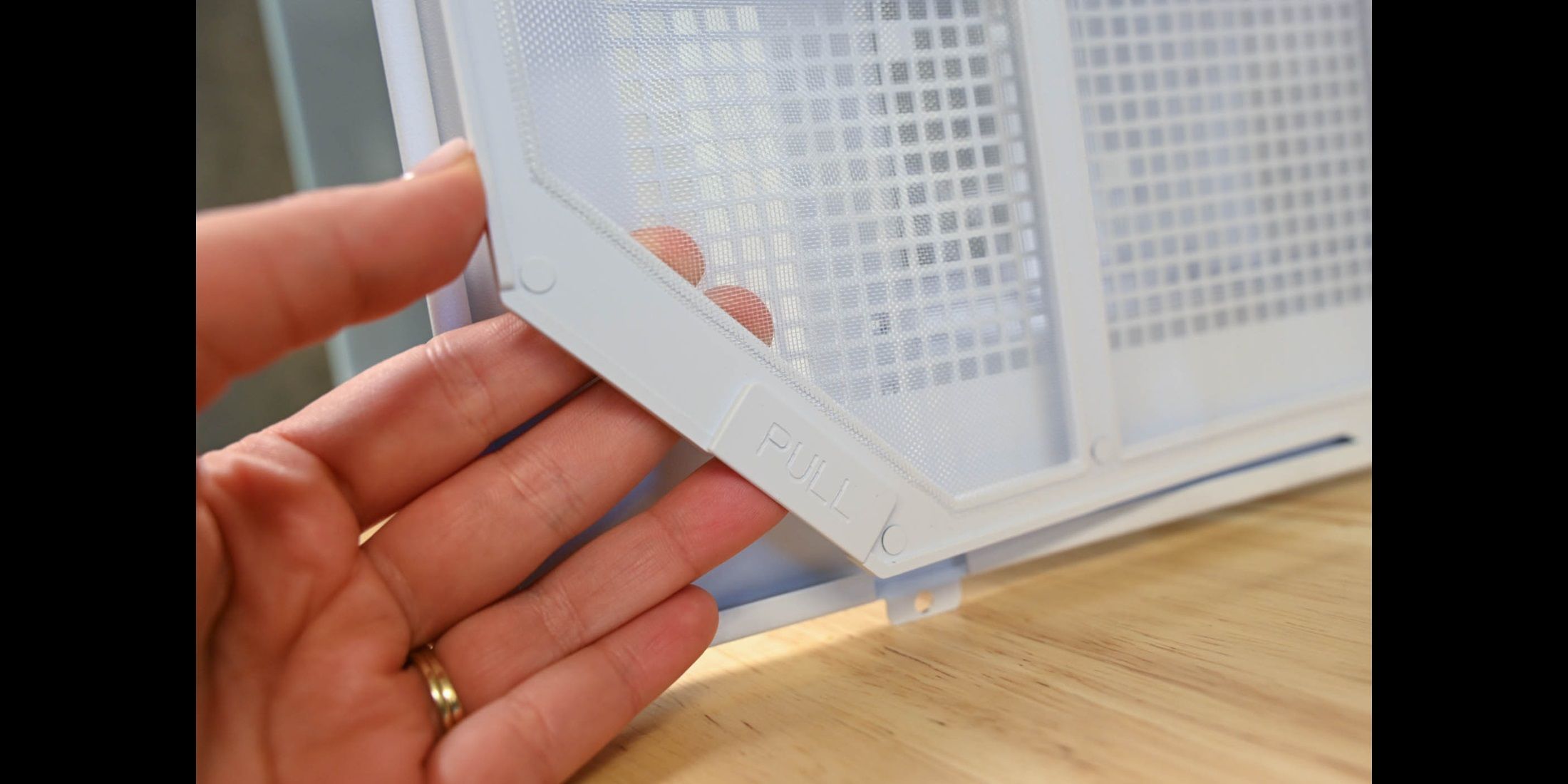

Три пылевых фильтра стратегически расположены в разных местах MAG Pano 100L PZ: один вверху, другой справа и третий внизу. Эти фильтры не крепятся с помощью магнитов, но их можно легко снять с панелей для очистки.

Хотя сборка, несомненно, впечатляет, важно отметить, что в комплект поставки не входят вентиляторы ARGB. Геймерам придется самостоятельно добавлять эти компоненты, чтобы ощутить широкие углы обзора, которые предлагает эта установка.

Установка

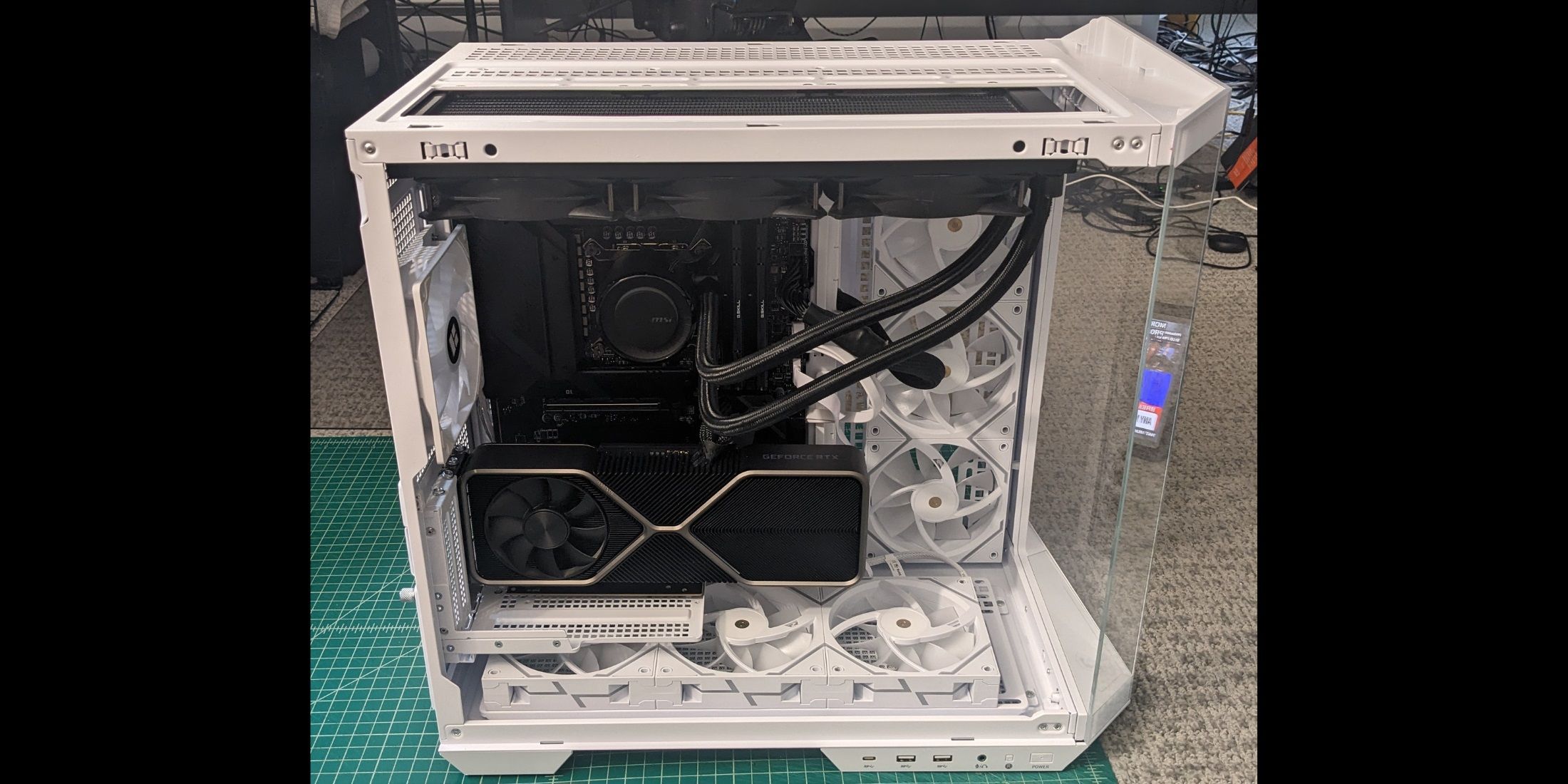

К сожалению, в этой тестовой сборке отсутствует материнская плата на задней панели, вместо нее используется MSI MAG Z790 Tomahawk Wi-Fi. Несмотря на это, многие преимущества корпуса с точки зрения прокладки кабелей остаются применимыми, хотя общий внешний вид системы может быть менее гладким и не совсем белым. Выбранный жидкостный кулер — MSI MAG CoreLiquid E360, который охлаждает процессор Intel 13-го поколения. Кроме того, два комплекта вентиляторов MPG EZ120 ARGB расположены внутри внутренней боковой панели и снизу корпуса. Дополнительно в задней части корпуса был установлен 120-мм вентилятор Thermaltake.

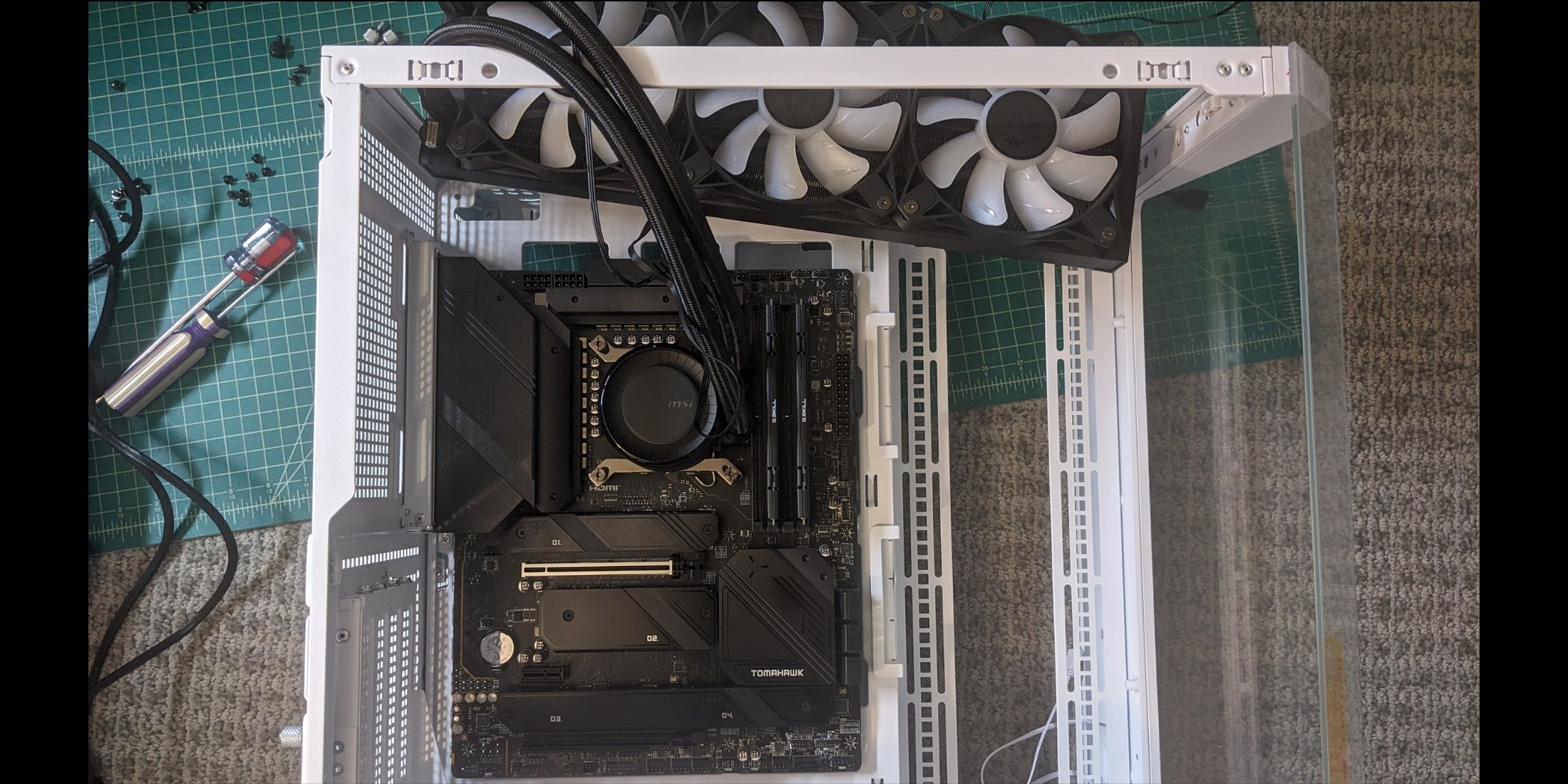

При установке материнской платы формата ATX у вас будет достаточно места для правильного прикручивания, а в процессе крепления к корпусу не возникнет никаких препятствий.

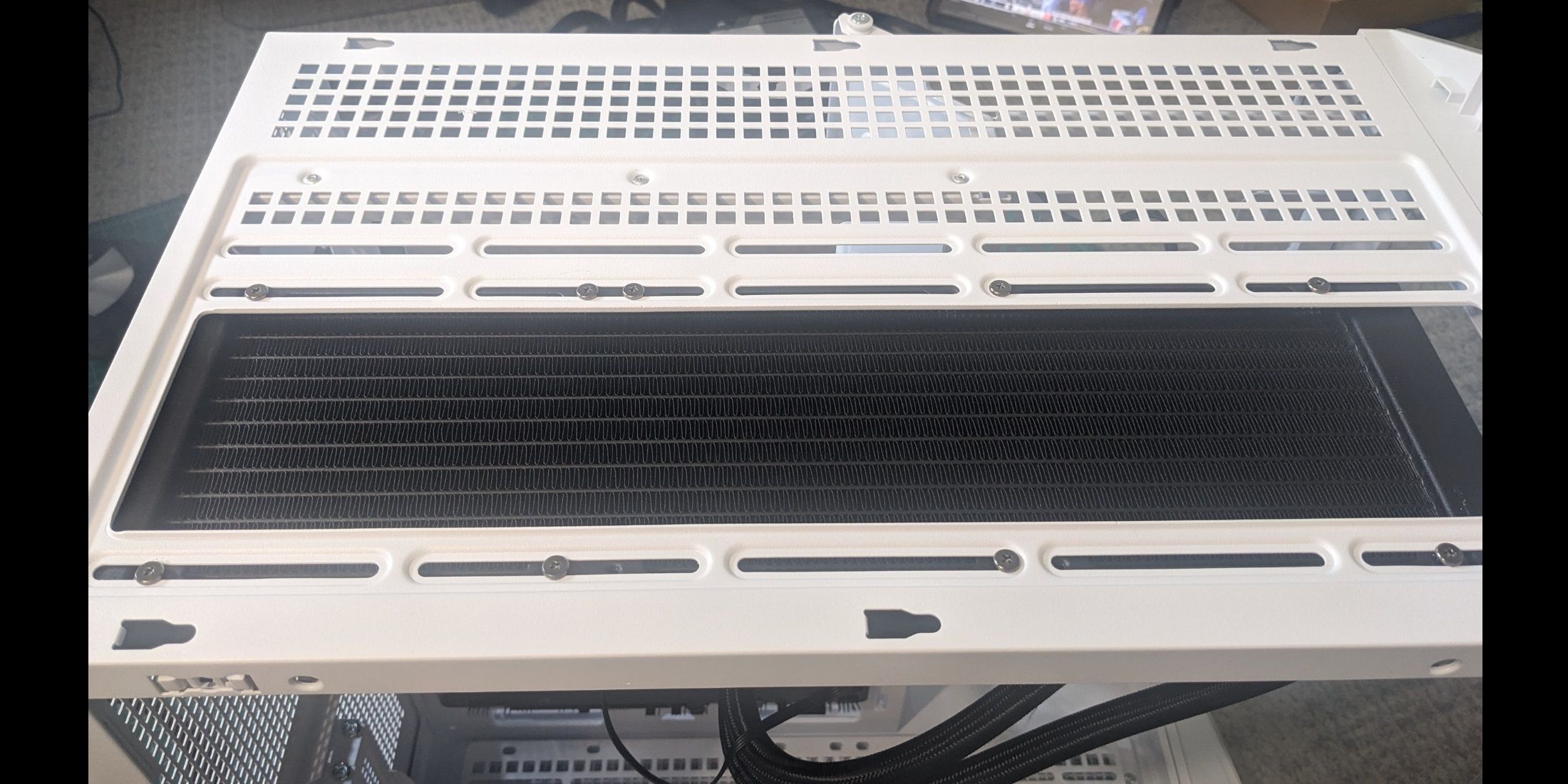

После быстрого отсоединения верхней части установка 360-мм жидкостного охладителя становится простой. Верхний отсек вмещает до трех 120-мм или 140-мм вентиляторов и достаточно велик по длине и ширине. Внутри корпуса аналогичное пространство, позволяющее разместить три 120-мм вентилятора или комплект из 140- или 160-мм вытяжных вентиляторов. Кроме того, возможна установка трех 120-мм или двух 140-мм вентиляторов на боковой панели.

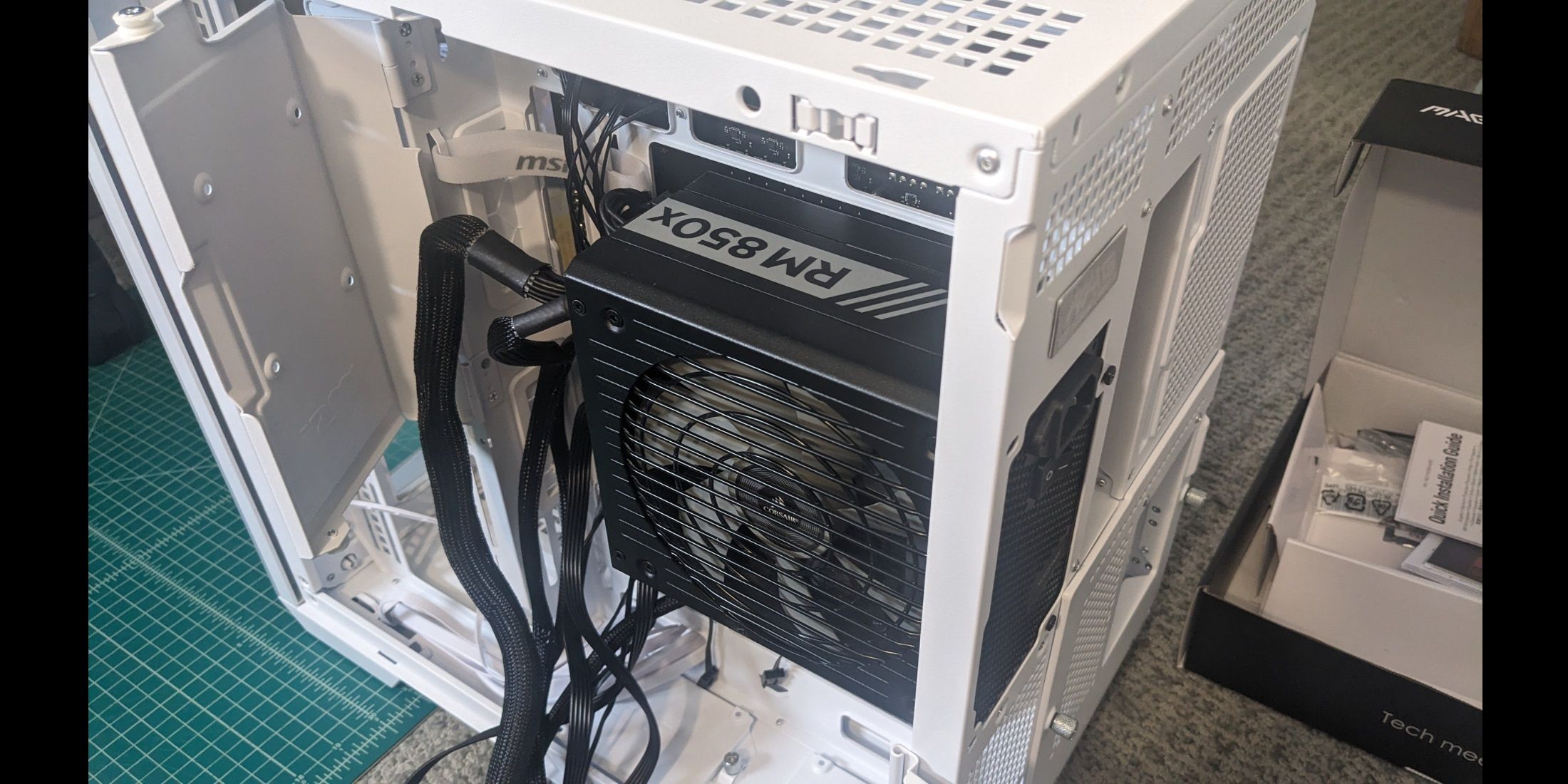

Хотя размещение блока питания в горизонтальном положении может показаться необычным, простой доступ к кабелям, который он обеспечивает, заставляет задуматься, можно ли спроектировать все корпуса таким образом для удобства.

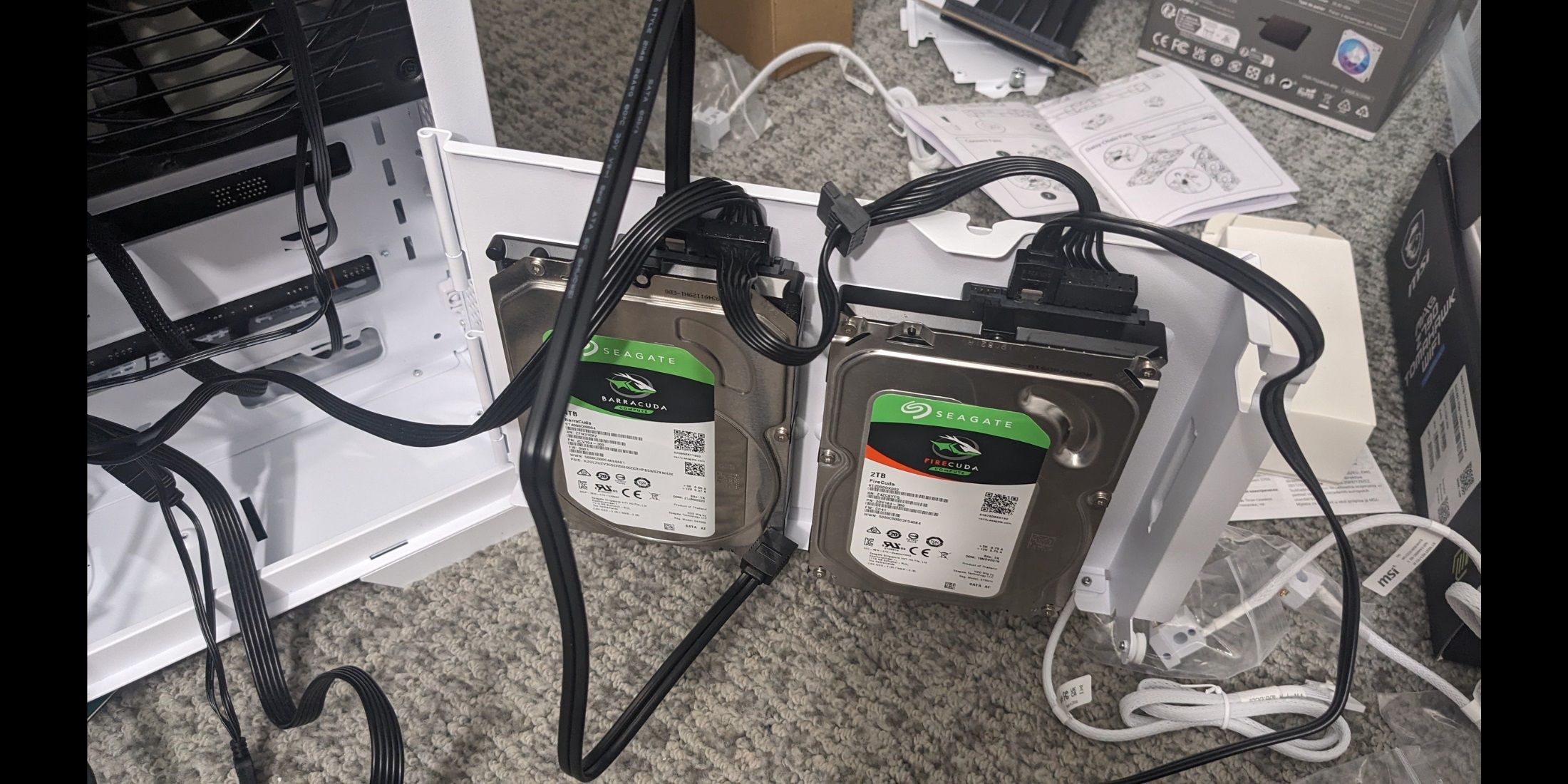

В корпусе MAG Pano 100L PZ качающийся лоток для жесткого диска под блоком питания затрудняет оптимальную прокладку кабелей. Эта область является единственным местом для 3,5-дюймовых жестких дисков большего размера, хотя существует больше альтернатив для 2,5-дюймовых твердотельных накопителей меньшего размера. К сожалению, эти лотки не безвинтовые, поэтому найти нужные отверстия для винтов довольно сложно. Кроме того, пространство для направления кабелей к верхней части накопителя ограничено, что, если не устранить их, может привести к проблемам с отключением. Пользователи, выбирающие твердотельные накопители M.2 или устройства хранения меньшего размера, могут обойти эти проблемы в процессе сборки.

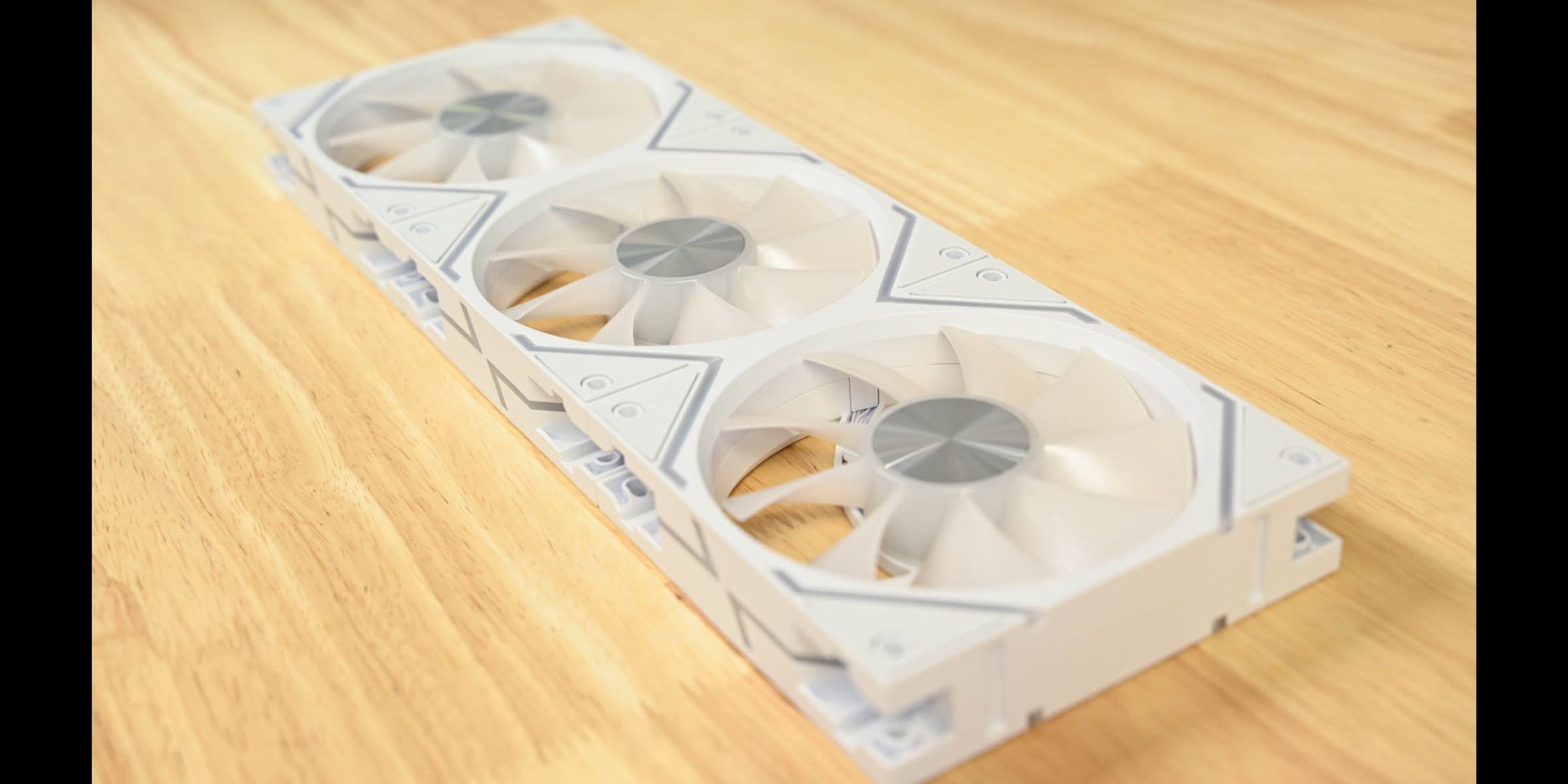

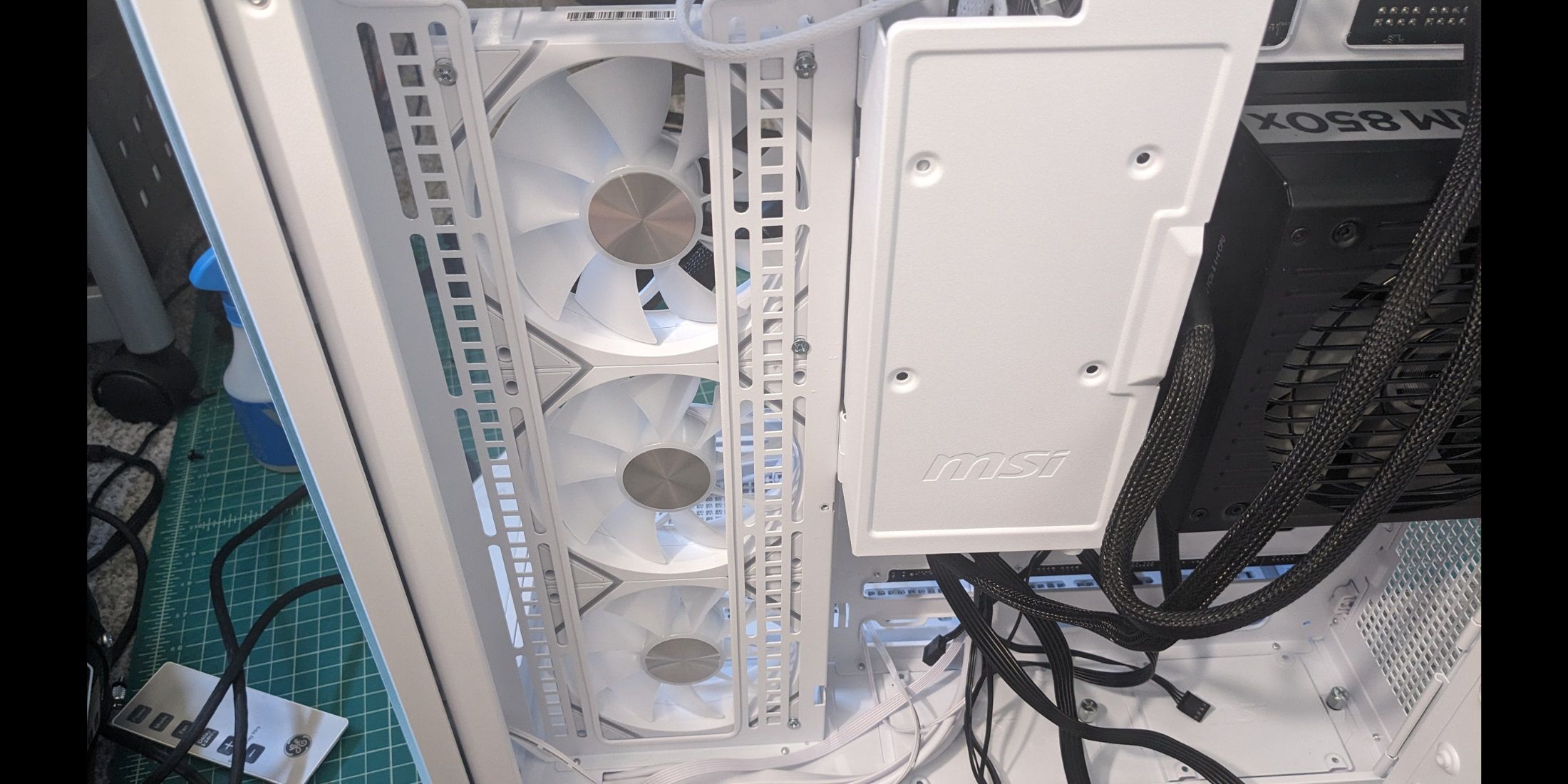

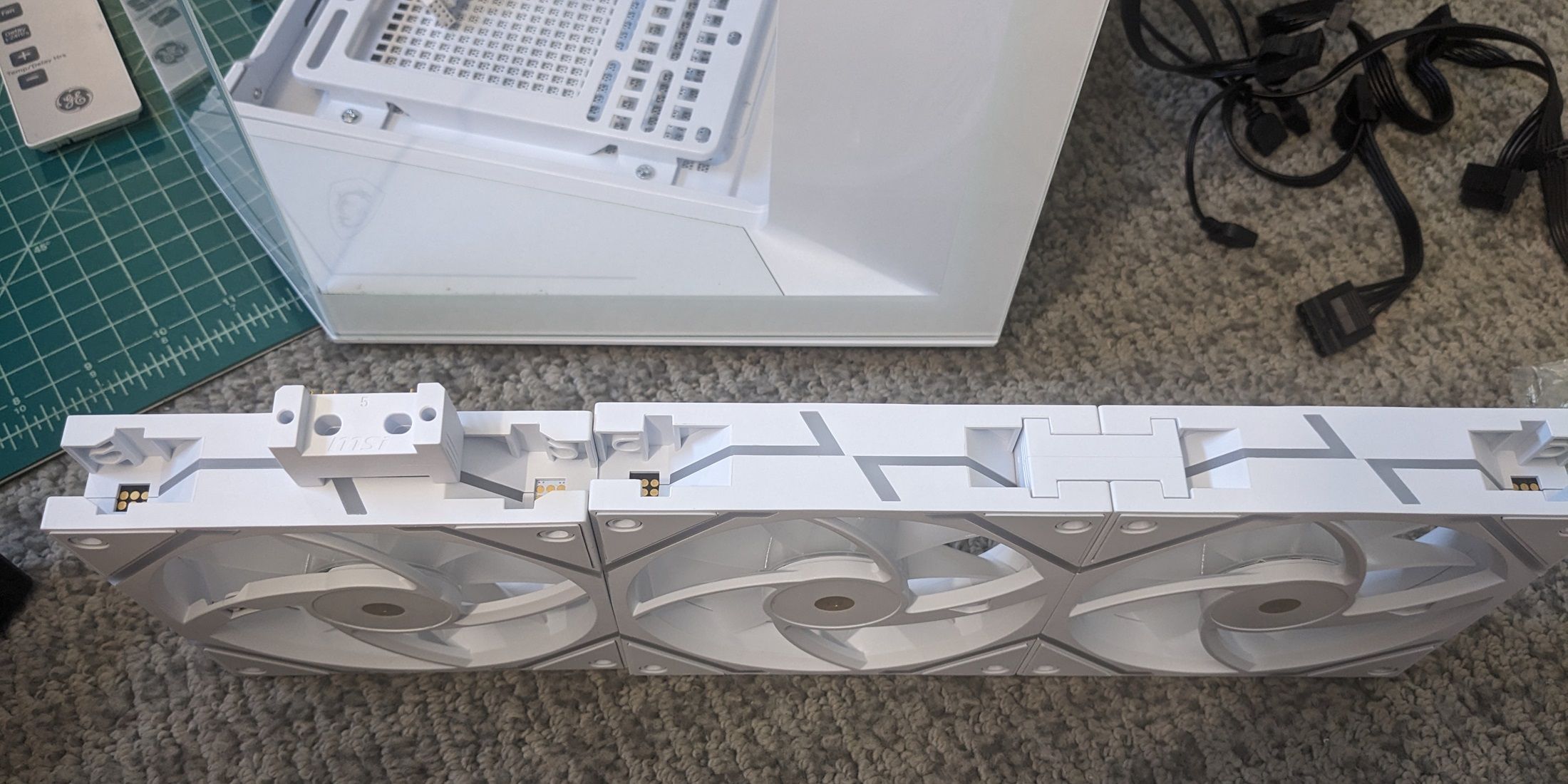

Поскольку в корпусе нет встроенных вентиляторов, для облегчения сборки в дальнейшем целесообразно установить дополнительные вентиляторы. Вентиляторы MPG EZ120 ARGB предназначены для штабелирования, но их также можно разделить, если тщательно проложить проводку. Как и следовало ожидать, учитывая высокую стоимость, эти вентиляторы имеют прочную и долговечную конструкцию, способную выдержать случайные падения или царапины во время установки.

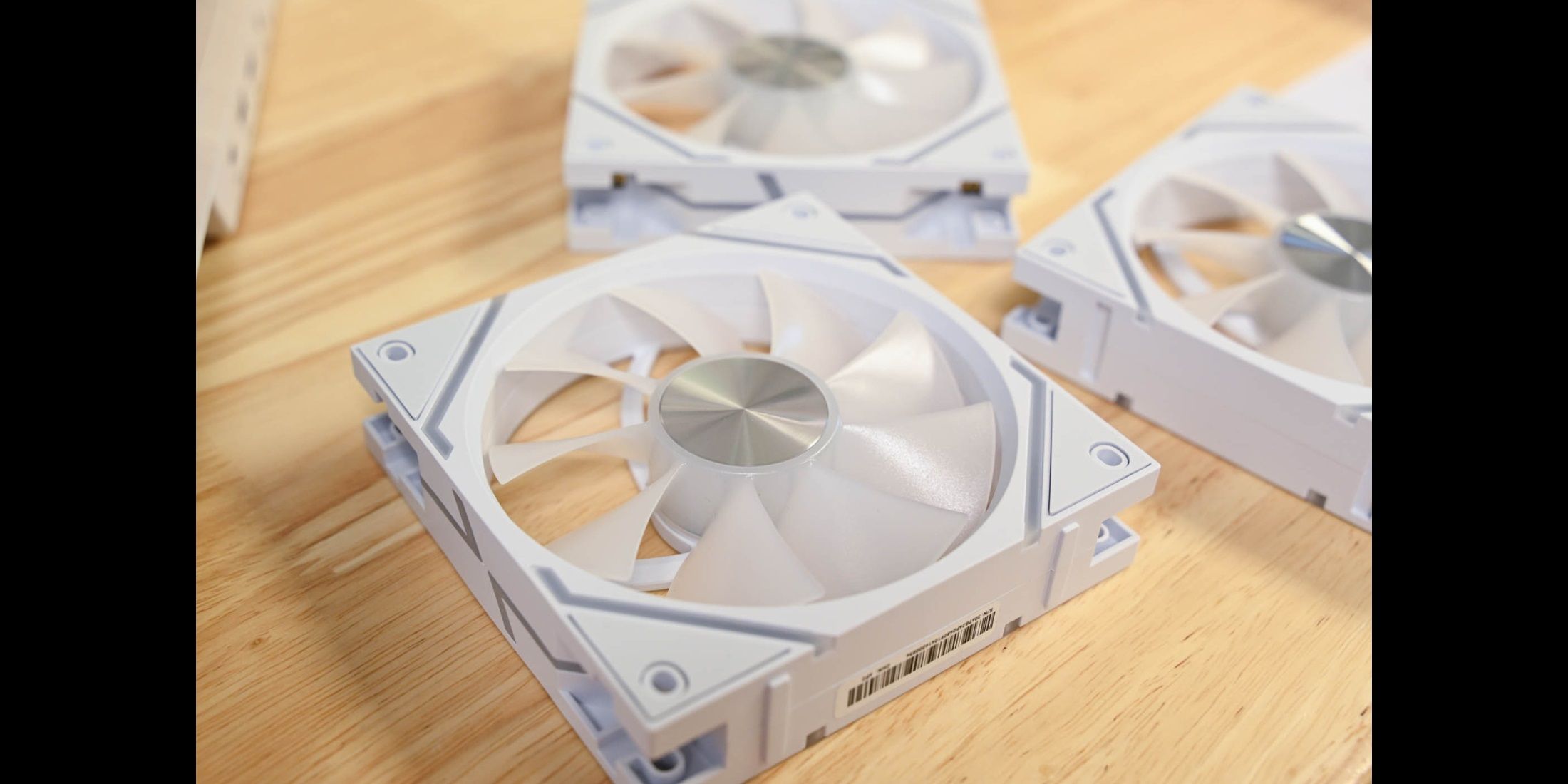

Целесообразно определить правильное размещение каждого вентилятора, используя набор разъемов, прежде чем закреплять их в соответствующих корпусах. Каждый вентилятор оснащен встроенными магнитами, которые помогают им плотно удерживаться вместе.

Если вам не нравится разгадывать головоломки или собирать модели Lego, сборка вентиляторов MPG EZ120 может потребовать небольшого экспериментирования. К счастью, пластиковые компоненты пронумерованы, что упрощает выполнение действий, описанных в кратком руководстве.

Чтобы обеспечить правильное функционирование освещения и электропитания, очень важно разместить магнитные блоки в специально отведенных местах по углам каждого вентилятора. Некоторые детали следует вставить между вентиляторами для более прочного крепления, а другие подсоединить к кабелям концентратора вентиляторов. Наконец, оставшиеся блоки не служат никакой функциональной цели, но помогают заполнить пустые места.

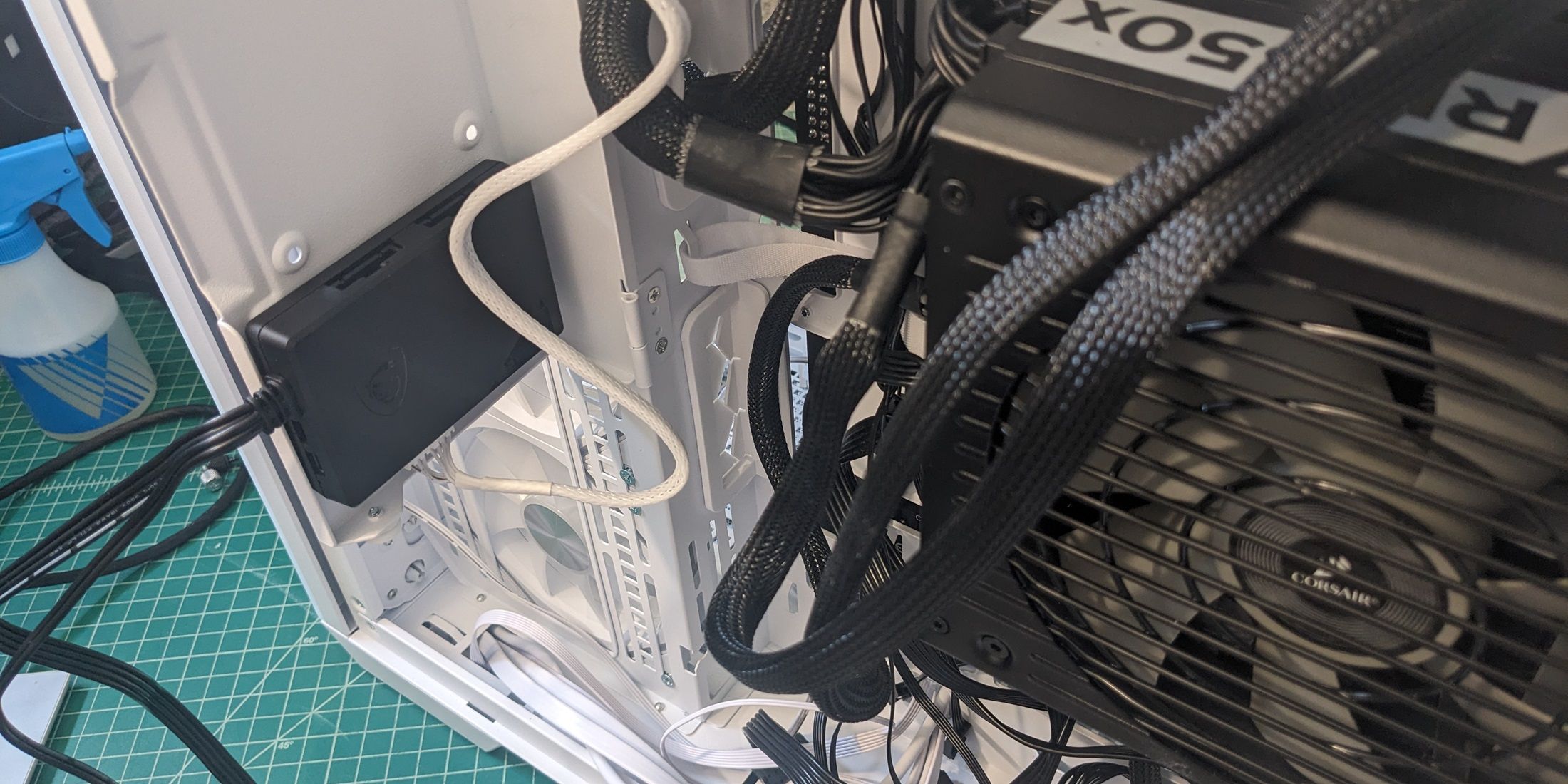

Для MAG Pano 100L PZ есть несколько мест, где можно установить ступицу. Однако для прокладки кабелей его лучше всего расположить внутри верхней дверцы, поскольку он остается в безопасности благодаря магнитной пластине с клейкой подложкой. Неподвижно закрепленный шнур питания следует подключать к любому доступному разъему питания SATA. Этот концентратор имеет два порта на одной стороне; один совместим с кабелем Micro USB, который подключается к USB-разъему материнской платы, а другой порт предназначен для кабеля JAF. Поскольку на этой материнской плате нет нового разъема MSI для кабеля JAF, вместо этого кабель Y был подключен к разъемам ARGB и SYS_Fan.

1. Каждая группа из трех вентиляторов подключается кабелем к ряду из четырех промаркированных портов концентратора. Очевидно, что вентиляторы MPG EZ120 могут совместно использовать соединения без необходимости использования дополнительных проводов, даже если разъем JAF на материнской плате не используется.

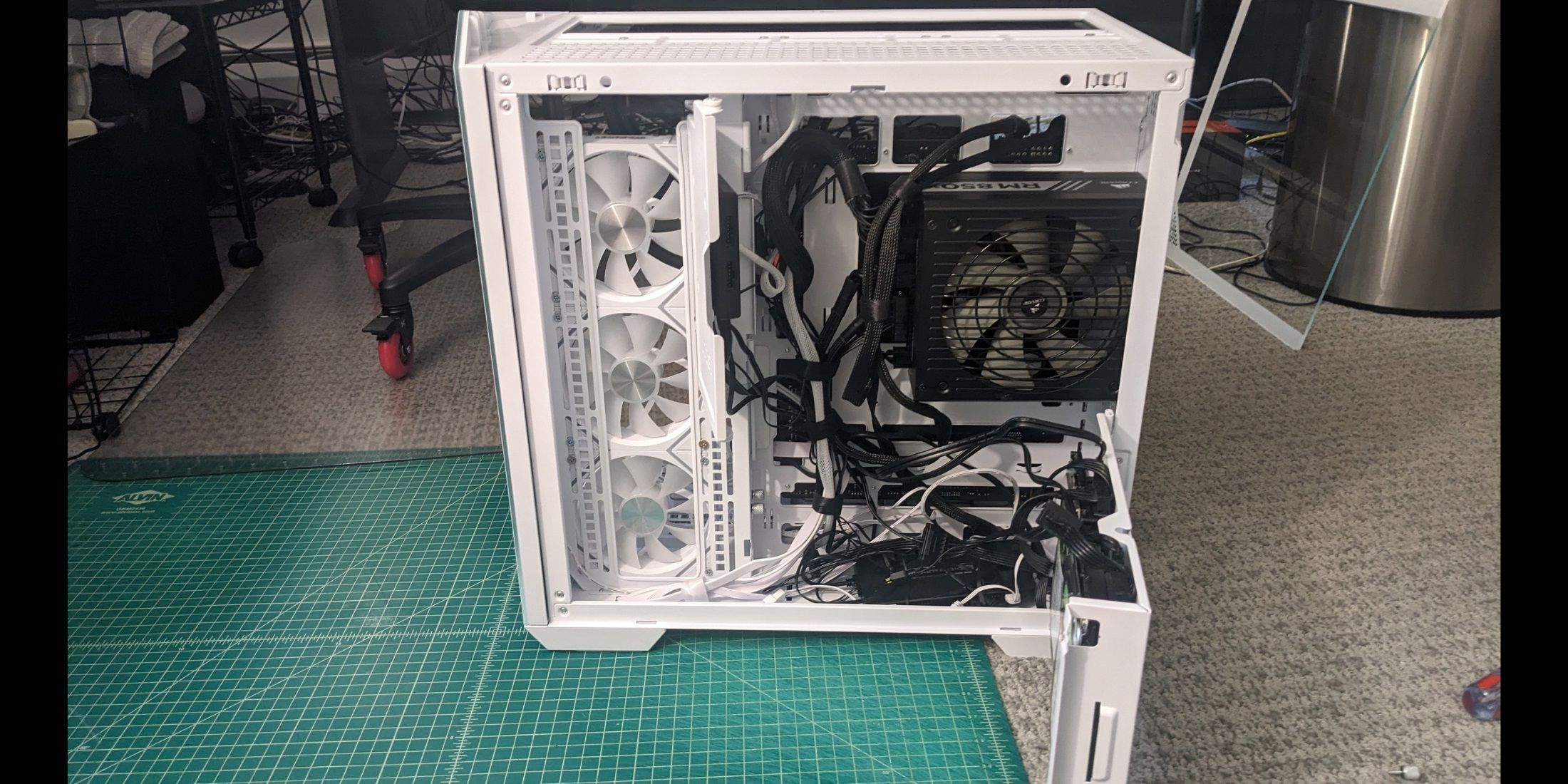

Как энтузиаст, я обнаружил, что разбираюсь в некоторых тонкостях при прокладке кабелей из-за необходимости в дополнительном концентраторе для моего жидкостного охладителя AIO и вентиляторе Back 120. Недостатком последних вентиляторов MSI является то, что они не позволяют мне подключать других вентиляторов к одному и тому же блоку управления, что еще больше усложняет мой процесс сборки.

Использование задней материнской платы MSI, такой как Z790 Project Zero, могло бы скрыть часть проводов, видимых на левой стороне корпуса. Однако, несмотря на это, окончательный результат трудно оспорить, особенно если учесть достаточное пространство, предусмотренное для прокладки кабелей на противоположной стороне.

Чтобы завершить строительство, NVIDIA RTX 3080 была установлена ​​на стандартной вертикальной подставке для графического процессора. Даже при установке как можно ближе к материнской плате предусмотренный кронштейн держателя графического процессора не был достаточно выдвинут, чтобы обеспечить значительную поддержку видеокарты. Карты большего размера, вероятно, получат большую стабильность от этого аксессуара.

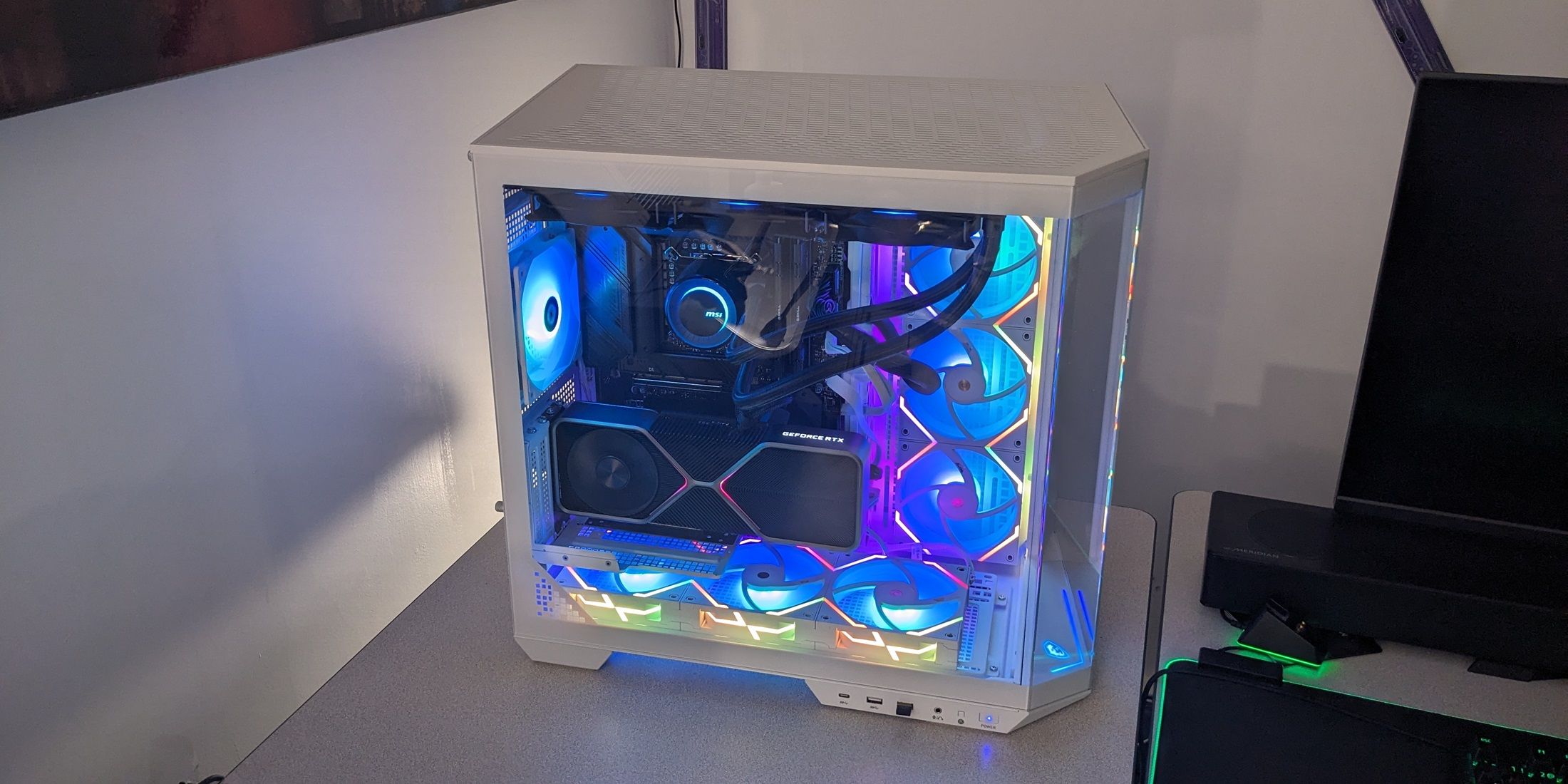

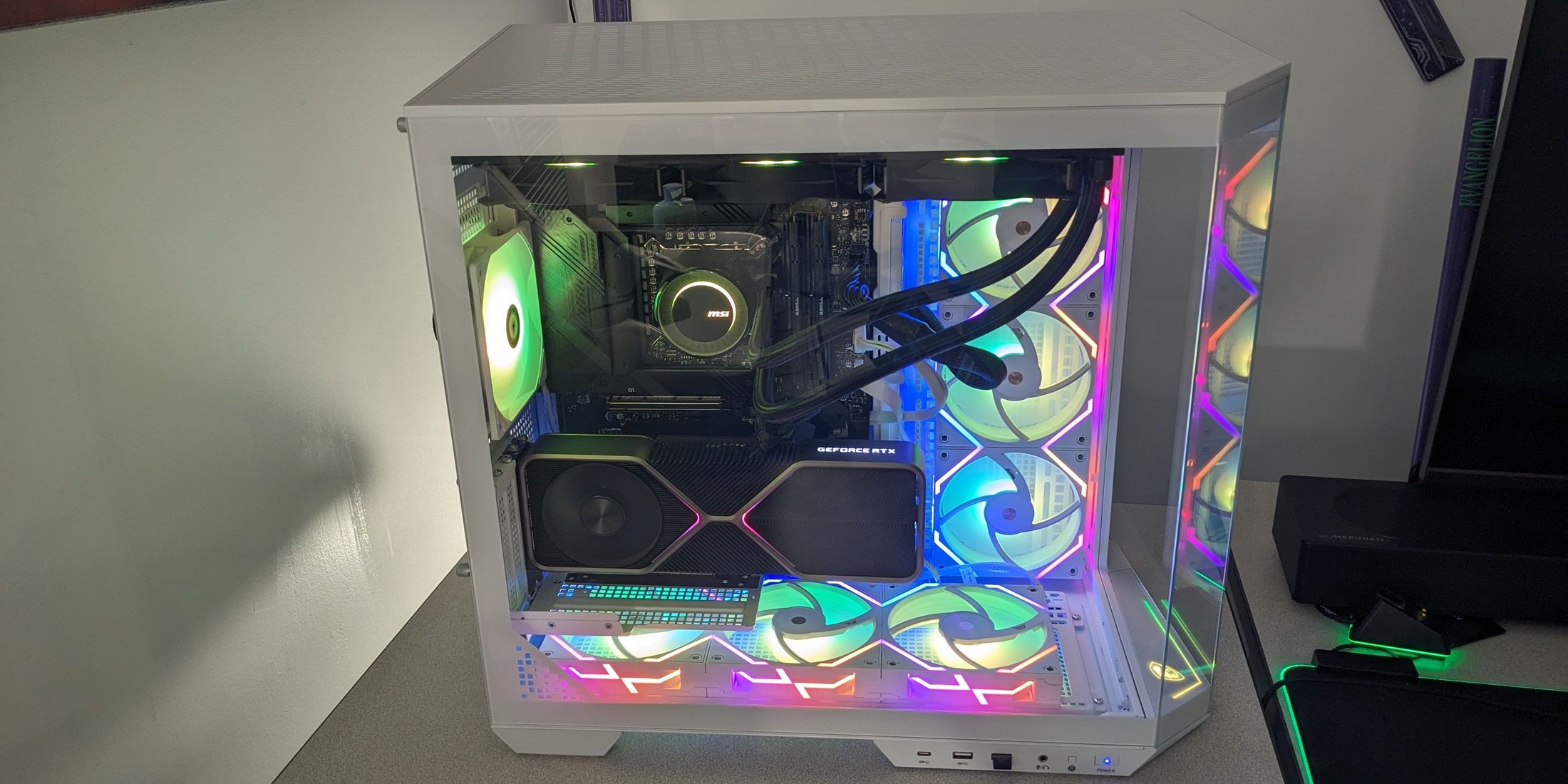

Завершенная сборка

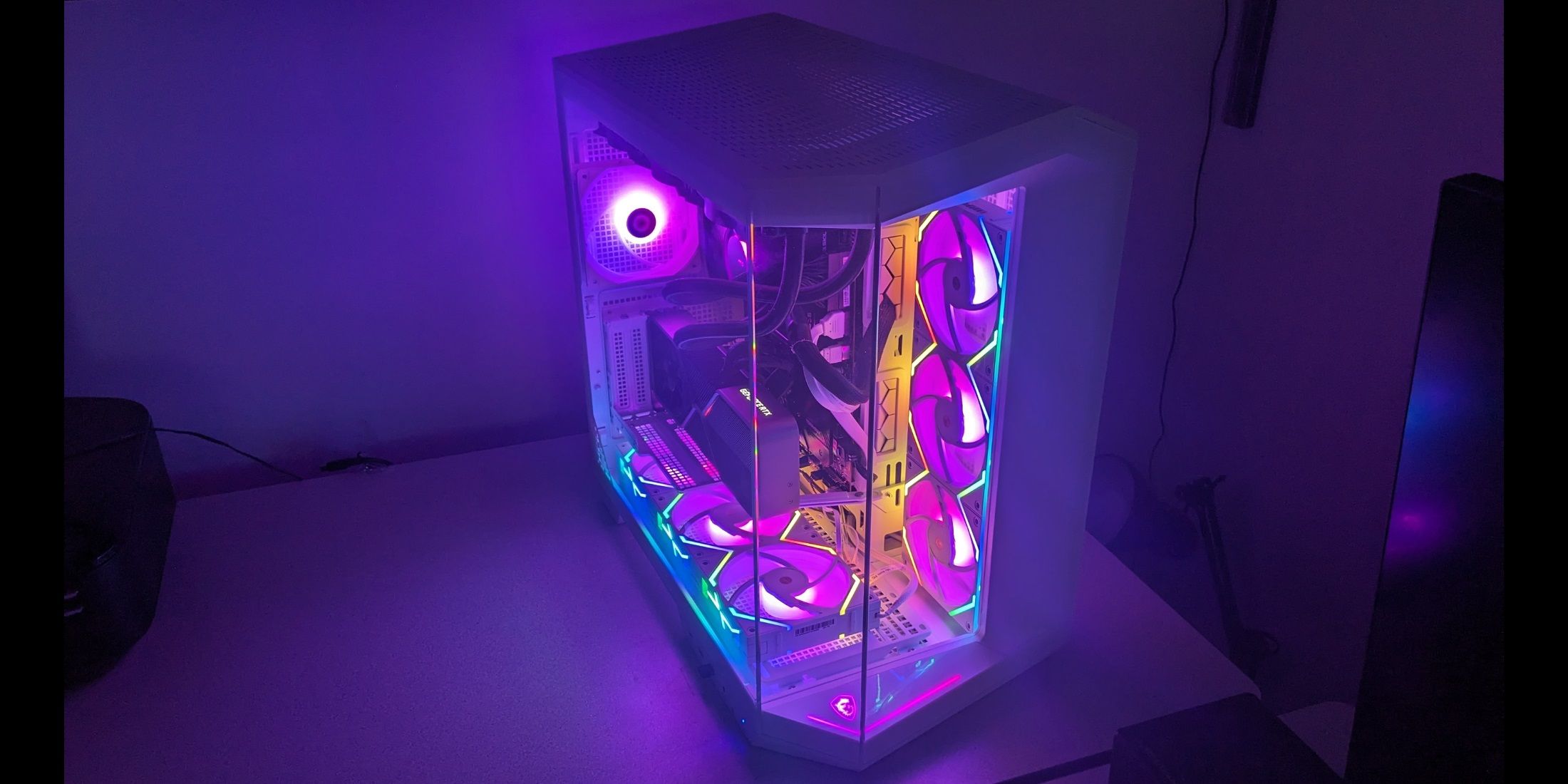

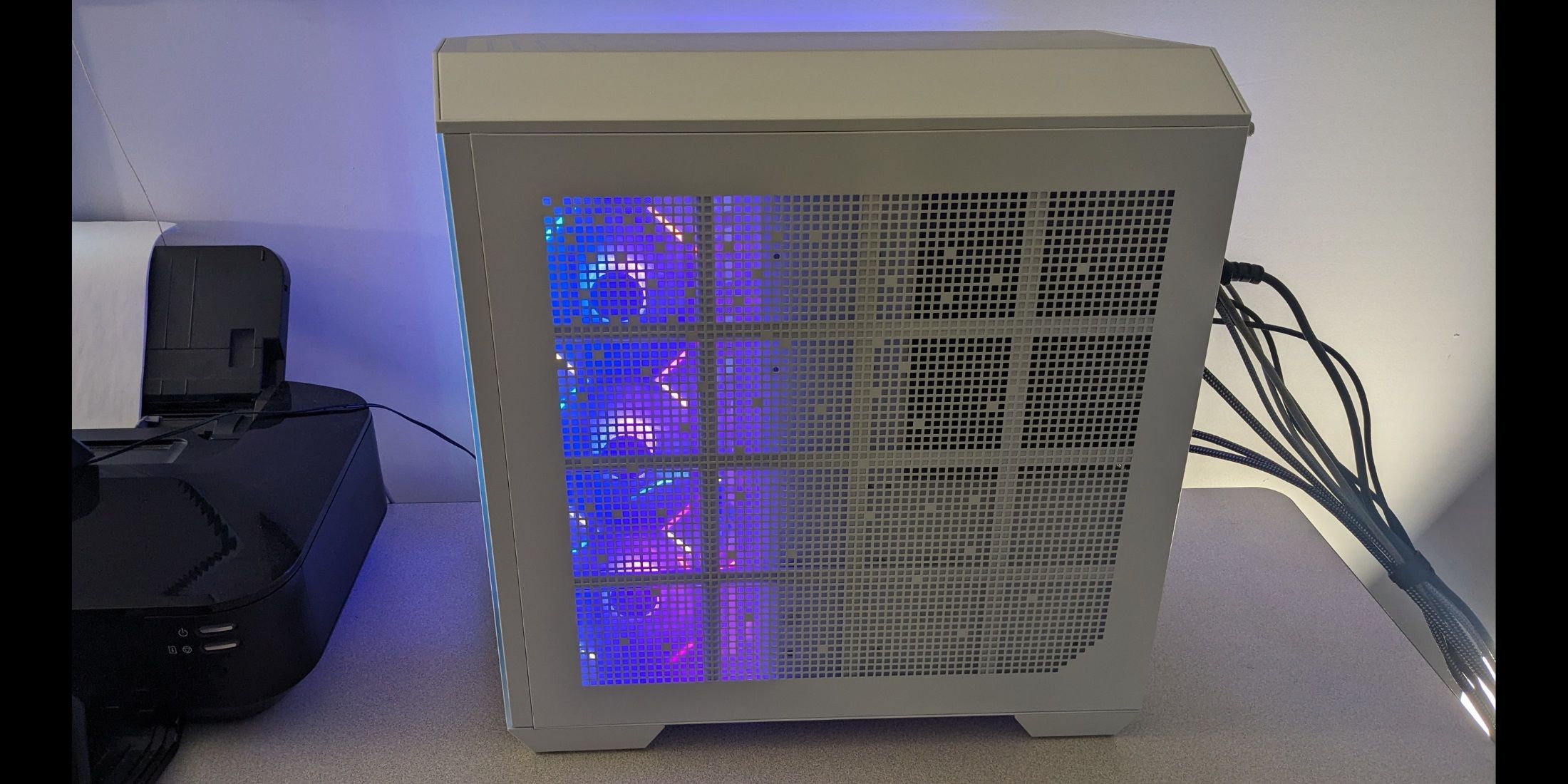

Как энтузиаста игр, меня не может не привлечь корпус MAG Pano 100L PZ с его ярким и привлекательным дизайном. Шесть вентиляторов MPG EZ120 поистине замечательны: они освещают 33 адресуемых RGB-светильника, создавая потрясающее зрелище. По сравнению с другими решениями для охлаждения, такими как вентилятор Thermaltake на задней панели, вентиляторы MSI действительно сияют благодаря дополнительным зонам светодиодной подсветки, что делает их выдающейся особенностью для любого геймера, который ищет одновременно производительность и стиль.

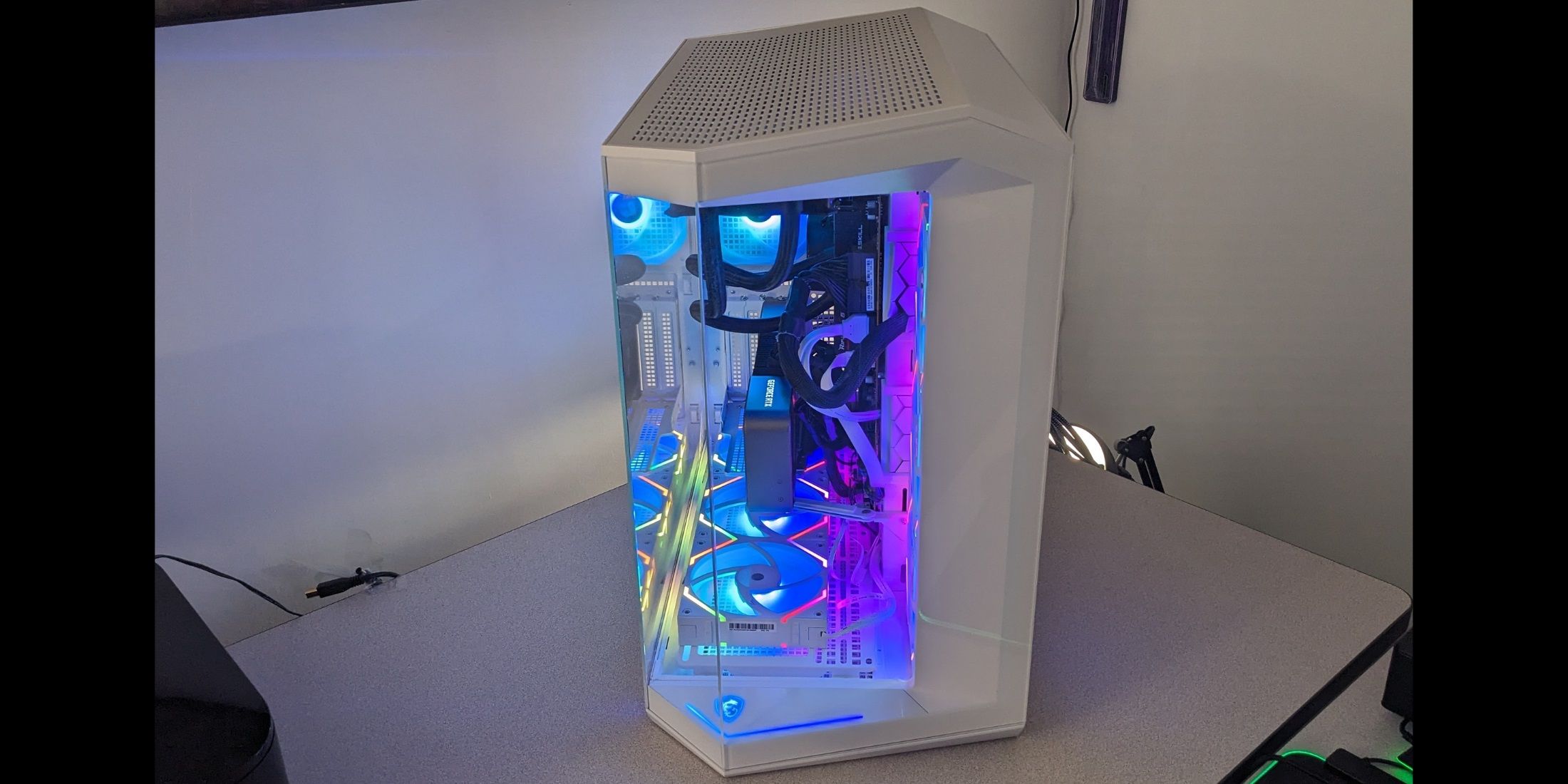

Если заглянуть внутрь корпуса, его наклонная передняя панель из закаленного стекла открывает еще более захватывающий вид. Корпус имеет минимальное количество подсветки ARGB, отображаемой в виде логотипа MSI спереди внизу. Для этого дополнительного визуального улучшения пользователям необходимо будет подключить кабель спереди к разъему материнской платы или внешнему концентратору.

Как энтузиаст игр, даже когда я стратегически размещаю свою игровую установку так, чтобы скрыть ее правую сторону, ослепительное сияние, исходящее от светящихся вентиляторов, всегда привлекает внимание и добавляет нотку эстетической привлекательности моей установке.

Если ваш игровой стол компактен, вам может быть сложно разместить MAG Pano 100L PZ, поскольку он занимает больше места, чем большинство корпусов средней высоты, из-за двух камер. Вместо этого сборщики с меньшим пространством могут выбрать более тонкий MSI MAG Pano M100R PZ, предназначенный для материнских плат Micro ATX.

Охлаждение и производительность

У строителей есть несколько вариантов настройки охлаждения MAG Pano 100L PZ. Обычно вентиляторы располагаются справа от материнской платы, при этом оптимальная установка предполагает несколько вентиляторов, установленных снизу. Радиатор жидкостного охлаждения AIO можно разместить под верхней панелью для оптимального управления температурой процессора. В этой конфигурации вентиляторы втягивают более холодный воздух снаружи с правой стороны, а нижние вентиляторы и вентиляторы радиатора направляют более теплый воздух к вентилируемой крыше. Также можно добавить задний вентилятор для удаления горячего воздуха из задней панели корпуса. MAG Pano 100L PZ обеспечивает достаточно места для циркуляции воздуха благодаря большому зазору между закаленным стеклом и графическим процессором.

Как давний энтузиаст ПК, много лет собирающий и настраивающий свои собственные системы, я могу с уверенностью сказать, что вентиляторы MPG EZ120 немного шумны из коробки, особенно когда все десять вентиляторов плюс вентилятор насоса AIO работают одновременно. Однако этого следует ожидать в высокопроизводительных системах охлаждения, подобных этой. Предложение производителя использовать программное обеспечение MSI Center для управления штабелируемыми вентиляторами имеет смысл, учитывая мой собственный опыт работы с подобным программным обеспечением в прошлом.

Когда система охлаждения была установлена ​​на минимальную мощность, этого было достаточно для поддержания работы MPG EZ120 на скорости 50% или ниже от максимальной скорости 1900 об/мин. Шум корпуса можно было услышать только тогда, когда вентиляторы активизировали работу во время интенсивных игровых сессий или стресс-тестов. Вентиляторы MSI имеют конструкцию гидродинамического подшипника с дополнительной гайкой, которая минимизирует вибрацию и увеличивает срок службы.

Во всех помещениях MAG Pano 100L PZ температура оставалась регулируемой. Смелый дизайн корпуса не снижает его тепловую эффективность.

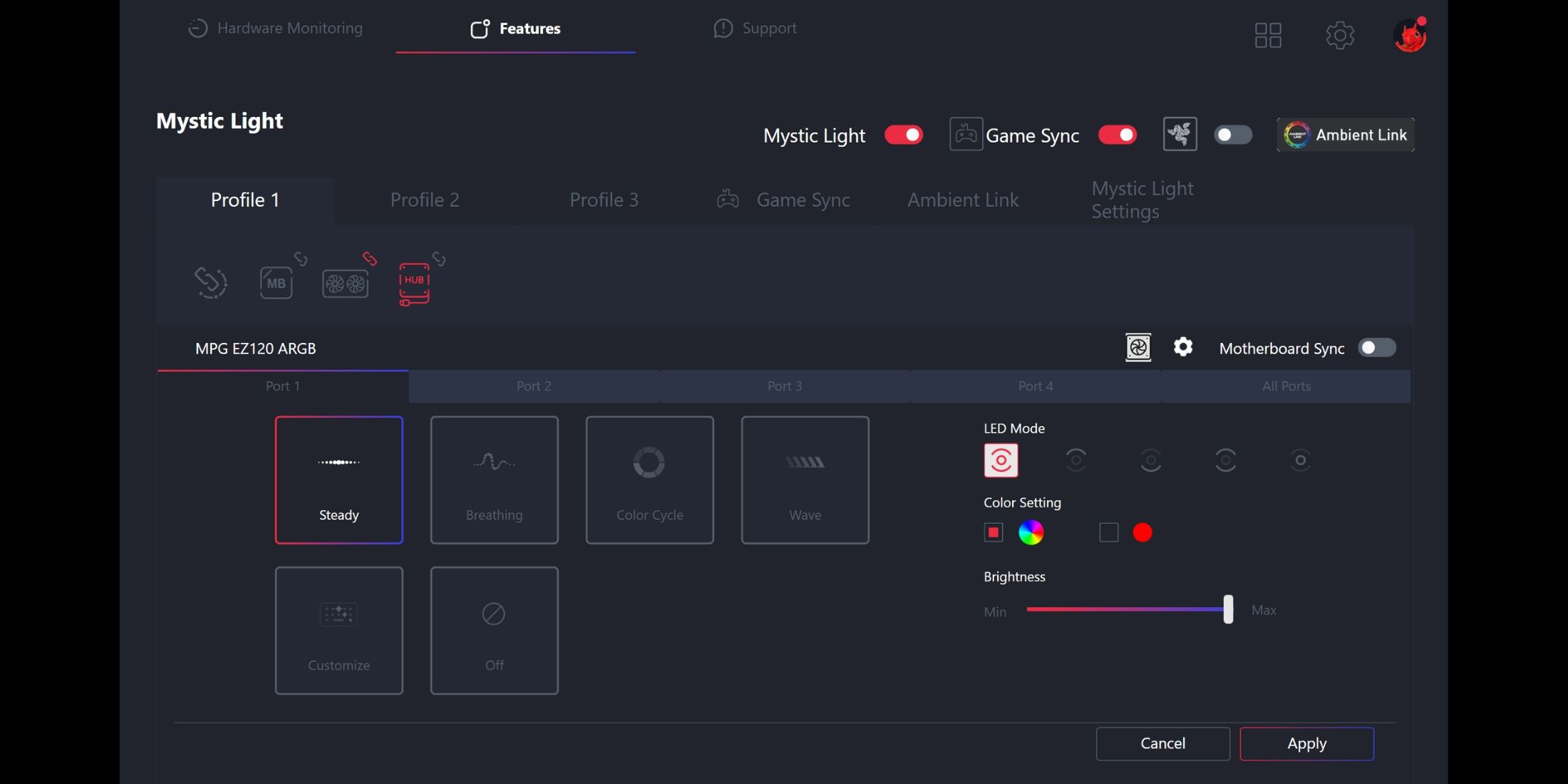

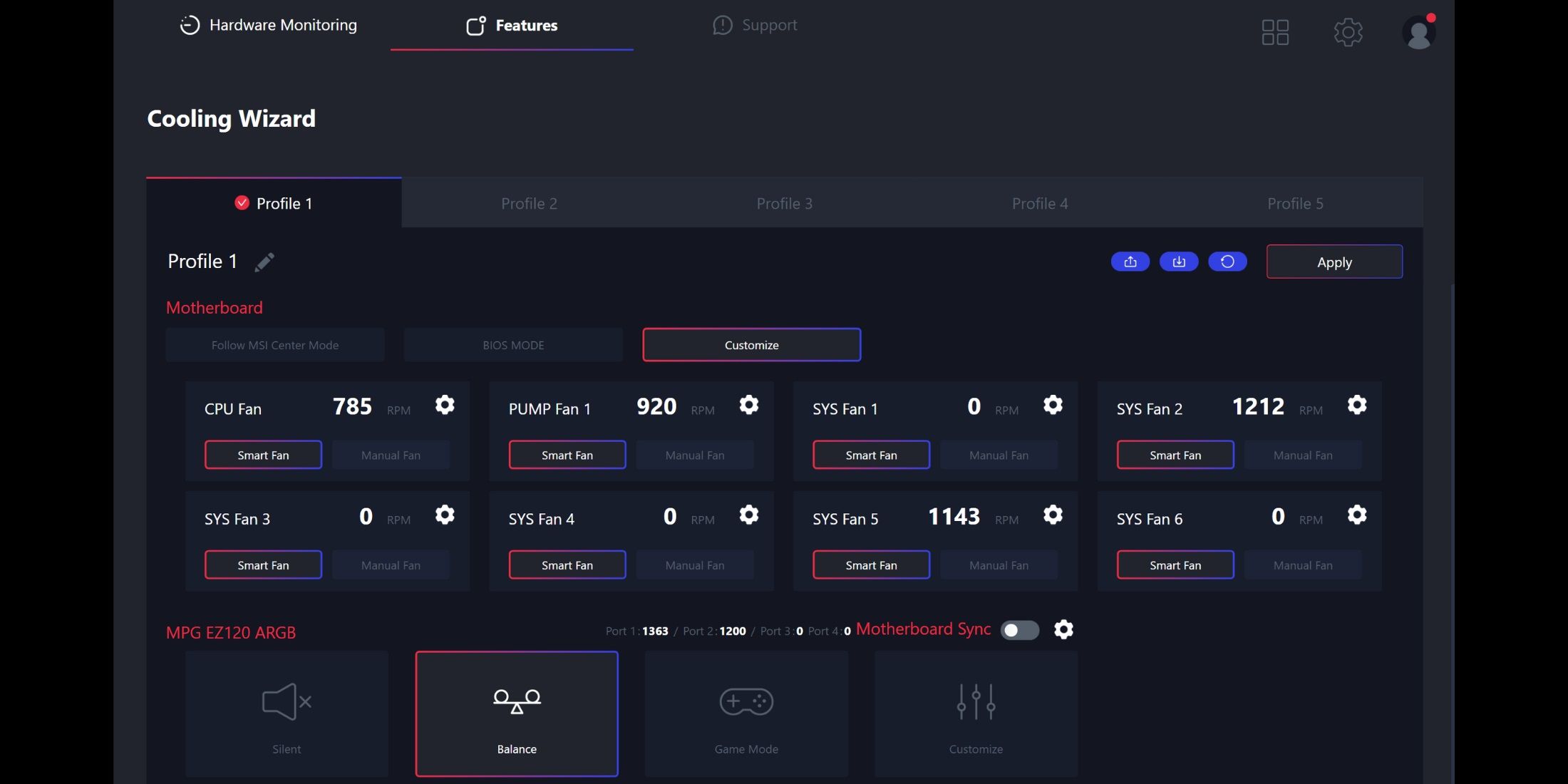

Как поклонник вентиляторов MSI MPG EZ120, я ценю дополнительное преимущество персонализации подсветки каждого вентилятора через MSI Center. Так же, как и регулировка скорости вращения вентилятора, пользователи могут настроить эффекты ARGB для каждого порта концентратора с помощью Mystic Light. Кроме того, благодаря возможностям программного обеспечения геймеры могут синхронизировать освещение всей своей установки с RGB-клавиатурами, мышами и интеллектуальными лампами, совместимыми с Razer Chroma.

Вердикт

Как поклонник изящных и хорошо организованных конструкций, я лично предпочитаю никого не заставлять покупать корпус MAG Pano 100L PZ и вентиляторы MPG EZ120 вместе. Тем не менее, стоит отметить, что эта средняя башня с упором на прокладку кабелей значительно выигрывает от штабелируемых вентиляторов, способствуя более чистому и оптимизированному процессу сборки. Оба эти компонента доступны в черном цвете, но белые версии, как видно из моей установки, определенно демонстрируют уникальное очарование.

Как геймер, я очень впечатлен корпусом MSI, который предлагает потрясающий обзор на 270 градусов вентиляторов ARGB, что дает мне возможность беспрепятственно рассмотреть сложные детали моей прекрасно созданной игровой установки. Даже если я использую материнскую плату с обратным разъемом, эта малышка предоставляет достаточно места для прокладки кабелей, что уменьшает мое разочарование при организации и сокрытии проводов. Тем не менее, дополнительное пространство делает башню немного шире, что может просто съесть драгоценную площадь рабочего стола.

Эти вентиляторы MPG EZ120 не являются первыми экземплярами, демонстрирующими эту революционную конструкцию, которая значительно сводит к минимуму количество проводов. Однако они безупречно воплощают эту идею благодаря мощному воздушному потоку и захватывающим эффектам подсветки ARGB. Обратной стороной является то, что цена тройки этих вентиляторов равна стоимости комплексного кейса.

Несмотря на некоторые незначительные разногласия, место установки MSI является важным дополнением для их модных материнских плат Project Zero. Точно так же поклонники MPG EZ120 обращают внимание на дорогие игровые компоненты, которые пользователи стремятся продемонстрировать, а не на непривлекательные кабели.

Сопутствующие товары

1. Двухкамерные корпуса набирают популярность, и корпус MAG Pano 100L PZ — не единственный ваш выбор. Hyte Y60 предлагает немного меньше вентиляторов, но включает в себя монтажный кронштейн и переходной кабель для вертикального размещения графического процессора. Если вы предпочитаете корпус со встроенным охлаждением, Corsair iCue Link 6500X оснащен кабелями вентилятора, которые сводят к минимуму беспорядок, как и MPG EZ120. Геймерам, заботящимся о пространстве и нуждающимся в эффективной организации кабелей, стоит обратить внимание на MSI MAG Pani M100R PZ.

Часто задаваемые вопросы

Вопрос: Требуется ли прокладка кабелей ПК?

Незакрепленное или запутанное расположение проводов обычно не мешает работе частей компьютера. Но в компактных помещениях громоздкие шнуры могут препятствовать притоку воздуха к компонентам процессора и графического процессора. С другой стороны, хорошо организованная проводка обычно предпочтительна для поддержания аккуратного внешнего вида сборки ПК.

Вопрос: Можно ли подключить разъемы ARGB последовательно?

Поскольку многие материнские платы имеют лишь ограниченное количество разъемов ARGB (адресуемый RGB), часто возможно подключить множество вентиляторов или светодиодных лент к одному разъему. Современные устройства, такие как MSI MPG EZ120, которые включают в себя концентраторы, управляющие скоростью вентилятора и освещением в каждом порту, помогают свести к минимуму потребность в нескольких кабелях ARGB.
